Máquinas de Balanceo

Universales

Aplicación

Se utiliza para la corrección del desequilibrio de piezas giratorias, como rotores de motores de tamaño grande y mediano, impulsores, cigüeñales, rodillos y ejes, etc.

Características

Esta máquina adopta el sistema de medición electrónica Jianping, con varios métodos de medición, balanceo dinámico y estático, modos de rodamiento de hasta 10 tipos, adición y eliminación de peso, rotación en sentido horario y antihorario que se puede personalizar de manera flexible. Adopta múltiples combinaciones de coeficientes de calibración, ajusta automáticamente la sensibilidad del sistema y cambia sin saltos, filtrado dual de software y hardware, compresión de datos, la medición es más estable.

Aplicable a Grandes Piezas de Trabajo

Datos técnicos principales

Especificaciones	PHQ-10000H	PHQ-15000H	PHQ-20000H
Masa de la pieza de trabajo (kg)	10000	80000	100000
Diámetro máximo de la pieza (mm)	Φ2400	Φ4000	Φ4200
Distancia entre dos soportes de rodamientos (mm)	750 ~ 4600	Mín 600	Mín 600
Diámetro del diario Alcance de la pieza de trabajo (mm)	Φ60~400	Φ80~560	Φ100~650
Diámetro del alcance de la correa de transmisión (mm)	Φ50~1000	7500	9500
Velocidad de rotación cuando el diámetro de la correa de transmisión es de 100 mm (r/min)	795,1853 1)	795,1853 1)	795,1853 1)
Potencia del motor (kW)	18.5 2)	22 2)	30 2)
Longitud de la cama (mm)	2500	2500	2500
Desequilibrio residual mínimo alcanzable (emar)	≤0,5 g·mm/kg	≤0,5 g·mm/kg	≤0,5 g·mm/kg

Notas

Regulación de velocidad continua
Conversión de frecuencia
Puede agregar hasta 75-180
Puede agregar hasta 120-240
Puede agregar hasta 75-140

Aplicación

Se utiliza para la corrección del desequilibrio de piezas giratorias, como rotores de motores de tamaño grande y mediano, impulsores, cigüeñales, rodillos y ejes, etc.

Características funcionales

Esta máquina adopta el sistema de medición electrónico de Jianping, con varios métodos de medición, balanceo dinámico y estático, modos de rodamiento de hasta 10 tipos, adición y eliminación de peso, rotación en sentido horario y antihorario que se puede personalizar de manera flexible. Adopta múltiples combinaciones de coeficientes de calibración, ajusta automáticamente la sensibilidad del sistema y cambia sin saltos, filtrado dual de software y hardware, compresión de datos, la medición es más estable.

Aplicable a piezas pequeñas.

Datos técnicos principales

Especificaciones	PHQ-1.6/5	PHQ-1.6A/5A	PHQ-G5	PHA-5	PHQ-16A
Masa de la pieza de trabajo (kg)	1.6/5	1.6/5	5	5	16
Diámetro máximo de la pieza (mm)	Φ300	Φ300	Φ300	400	Φ300
Distancia entre dos soportes de rodamientos (mm)	15 ~ 500	15 ~ 500	15 ~ 500	15 ~ 500	15 ~ 500
Diámetro del diario Alcance de la pieza de trabajo (mm)	Φ3~40(120°)	Φ3~40	Φ3~40	Φ3~40	Φ3~40
Diámetro del alcance de la correa de transmisión (mm)	Φ20~85	Φ15~150	Φ20~85	Φ15~150	Φ15~150
Velocidad de rotación cuando el diámetro de la correa de transmisión es de 100 mm (r/min)	~1470 1)	~1470 1)	~1470 1)	0 ~ 2000 1)	~1470 1)
Potencia del motor (kW)	0,2 CC	0,2 CC	0,2 CC	0,2 CC	0,2 CC
Cantidad mínima alcanzable de desequilibrio residual (emar)	≤0,15 g·mm/kg	≤0,15 g·mm/kg	≤0,15 g·mm/kg	≤0,15 g·mm/kg	≤0,15 g·mm/kg

Aplicable a piezas medianas.

Datos técnicos principales

Especificaciones	PHQ-50	PHQ-160H	PHQ-160Z	PHQ-C160H	PHQ-300H	PHQ-500H
Masa de la pieza de trabajo (kg)	50	160	160	160	300	500
Diámetro máximo de la pieza (mm)	Φ700	Φ1000	Φ300	400	Φ1220	Φ1500
Distancia entre dos soportes de rodamientos (mm)	80 ~ 700	130 ~ 1270	130 ~ 1270	130 ~ 1270	130 ~ 1270	130 ~ 1270
Diámetro del diario alcance de la pieza de trabajo (mm)	Φ15~75 5)	Φ15~75 5)	Φ200-300	Φ200	Φ15~75 3)	Φ15~75 3)
Diámetro del alcance de la correa de transmisión (mm)	Φ18~200	Φmáx. 400	Φmáx. 300	Φmáx. 400	Φmáx. 500	Φmáx. 600
Velocidad de rotación cuando el diámetro de la correa de transmisión es de 100 mm (r/min)	700,1050 1)	~1176	7500 1)	756,1176 1)	~1176	~1176
Potencia del motor (kW)	0,75 2)	1.5 2)	4 2)	1.5 2)	1.5 2)	2.2 2)
Longitud de la cama (mm)		1500			1500	1500
Cantidad mínima alcanzable de desequilibrio residual (emar)	≤0,15 g·mm/kg	≤0,15 g·mm/kg	≤0,15 g·mm/kg	≤0,15 g·mm/kg	≤0,15 g·mm/kg	≤0,15 g·mm/kg

Aplicable a piezas de gran tamaño.

Datos técnicos principales

Especificaciones	PHQ-1000H	PHQ-2000H	PHQ-3000H	PHQ-5000
Masa de la pieza de trabajo (kg)	1000	2000	3000	5000
Diámetro máximo de la pieza (mm)	Φ1600	Φ1800	Φ2100	Φ2400
Distancia entre dos soportes de rodamientos (mm)	160 ~ 1780	160 ~ 1780	160 ~ 2280	500 ~ 2200
Diámetro del diario alcance de la pieza de trabajo (mm)	Φ25~120 4)	Φ25~120 4)	Φ25~120 4)	Φ40~380
Diámetro del alcance de la correa de transmisión (mm)	Φ40~700	Φ40~800	Φ40~900	Φ50~1000
Velocidad de rotación cuando el diámetro de la correa de transmisión es de 100 mm (r/min)	795,1918 1)	795,986 1)	795,1315 1)	795,1853 1)
Potencia del motor (kW)	4 2)	5.5 2)	7.5 2)	15 2)
Longitud de la cama (mm)	2000	2000	2500	2500
Cantidad mínima alcanzable de desequilibrio residual (emar)	≤0,15 g·mm/kg	≤0,15 g·mm/kg	≤0,15 g·mm/kg	≤0,25 g·mm/kg

Aplicable a piezas de trabajo de gran tamaño.

Datos técnicos principales

Especificaciones	PHW-50000	PHW-80000	PHW-100000
Masa de la pieza de trabajo (kg)	50000	80000	100000
Diámetro máximo de la pieza (mm)	Φ3600	Φ4000	Φ4200
Distancia entre dos soportes de rodamientos (mm)	Mínimo 600	Mínimo 600	Mínimo 600
Diámetro del diario Alcance de la pieza de trabajo (mm)	Φ80~560	Φ80~560	Φ100~650
Diámetro del alcance de la correa de transmisión (mm)	7000	7500	9500
Velocidad de rotación cuando el diámetro de la correa de transmisión es de 100 mm (r/min)	138, 235, 348, 505, 729, 955 4)	138, 235, 348, 505, 729, 955 4)	124, 187, 255, 373, 473, 627, 853, 1588 4)
Potencia del motor (kW)	110 1)	160 1)	200 1)
Longitud de la cama (mm)	9000	10000	12000
Cantidad mínima alcanzable de desequilibrio residual (emar)	≤1 g·mm/kg	≤1 g·mm/kg	≤1 g·mm/kg

Notas

Regulación de velocidad continua
Conversión de frecuencia
Puede agregar hasta 75-180
Puede agregar hasta 120-240
Puede agregar hasta 75-140

Aplicación

Se utiliza para la corrección del desequilibrio de piezas giratorias, como rotores de motores pequeños y medianos, impulsores, cigüeñales, rodillos y ejes, etc.

Características

Aplicable a piezas medianas.

Datos técnicos principales

Especificaciones	PHQ-50	PHQ-160H	PHQ-160Z	PHQ-C160H	PHQ-300H	PHQ-500H
Masa de la pieza de trabajo (kg)	50	160	160	160	300	500
Diámetro máximo de la pieza (mm)	Φ700	Φ1000	Φ300	400	Φ1220	Φ1500
Distancia entre dos soportes de rodamientos (mm)	80 ~ 700	130 ~ 1270	130 ~ 1270	130 ~ 1270	130 ~ 1270	130 ~ 1270
Diámetro del diario alcance de la pieza de trabajo (mm)	Φ8~75 5)	Φ15~75 3)	Φ200-300	Φ200	Φ15~75 3)	Φ15~75 3)
Diámetro del alcance de la correa de transmisión (mm)	Φ18~200	Φmáx. 400	Φmáx. 300	Φmáx. 400	Φmáx. 500	Φmáx. 600
Velocidad de rotación cuando el diámetro de la correa de transmisión es de 100 mm (r/min)	700,1050 1)	~1176	7500 1)	756,1176 1)	~1176	~1176
Potencia del motor (kW)	0,75 2)	1.5 2)	4 2)	1.5 2)	1.5 2)	2.2 2)
Longitud de la cama (mm)		1500			1500	1500
Cantidad mínima alcanzable de desequilibrio residual (emar)	≤0,15 g·mm/kg	≤0,15 g·mm/kg	≤0,15 g·mm/kg	≤0,15 g·mm/kg	≤0,15 g·mm/kg	≤0,15 g·mm/kg

Notas:

Regulación de velocidad continua
Conversión de frecuencia
Puede agregar hasta 75-180
Puede agregar hasta 120-240
Puede agregar hasta 75-140

Aplicación

La balanceadora de cojinetes blandos es adecuada para la prueba de desequilibrio dinámico de rotores de micromotores.

Características

Desarrollado para los requisitos de equilibrio dinámico de rotores de micromotores
Adopta un dispositivo de accionamiento de regulación de velocidad de CC para lograr una regulación de velocidad continua
El sistema de soporte adopta una estructura de cojinetes blandos
El sensor de alta precisión logra la precisión de medición requerida por el equilibrio dinámico
Sistema de medición de Jianping, HMI amigable, fácil de operar

Máquina balanceadora de cojinetes blandos PRQ-0,5/1,6/5/16

Datos técnicos principales

Especificaciones	PRQ-0.5	PRQ-1.6	PRQ-5	PRQ-16
Masa de la pieza de trabajo (kg)	0,5	1.6	5	16
Diámetro máximo de la pieza (mm)	Ø150	Ø150	Ø300	Ø300
Distancia entre dos soportes de rodamientos (mm)	20-320	20-320	60-300	60-300
Diámetro del diario alcance de la pieza de trabajo (mm)	2-10	2-10	5-35	5-35
Diámetro del alcance de la correa de transmisión (mm)	Ø10-50	Ø10-50	Ø15-200	Ø15-200
Velocidad de equilibrado (rpm)	~1470 1)	~1470 1)	~1470 1)	~1470 1)
Potencia del motor (kW)	0,2 CC	0,2 CC	0,45 CC	0,45 CC
Cantidad mínima alcanzable de desequilibrio residual (emar)	≤0,1 g·mm/Kg	≤0,1 g·mm/Kg	≤0,1 g·mm/Kg	≤0,1 g·mm/Kg
Fuente de alimentación	CA 220 V, monofásica, 50 Hz	CA 220 V, monofásica, 50 Hz	CA 220 V, monofásica, 50 Hz	CA 220 V, monofásica, 50 Hz

Balanceadora de doble accionamiento PRS-0.3/1.1

Datos técnicos principales

Especificaciones	PRS-0.3	PRS-1.1
Masa de la pieza de trabajo (kg)	0.3	1.1
Diámetro máximo de la pieza (mm)	Ø40	Ø80
Distancia entre dos soportes de rodamientos (mm)	7-44	15-110
Diámetro del diario alcance de la pieza de trabajo (mm)	1,5-10	2-12
Diámetro del alcance de la correa de transmisión (mm)	40	Ø70
Potencia del motor (kW)	0,1 CC	0,2 CC
Cantidad mínima alcanzable de desequilibrio residual (emar)	≤0,15 g·mm/Kg	≤0,15 g·mm/Kg
Fuente de alimentación	Monofásica 220V 50HZ	Monofásica 220V 50HZ

Notas:

Regulación de velocidad continua

Aplicación

Se utiliza en la detección de desequilibrio dinámico de varios rotores de herramientas eléctricas pequeñas, rotores de motores de imanes permanentes, copas giratorias, acoplamientos, rotores de generadores, rodillos peinadores, ejes, rotores de turbocompresores y otras piezas de trabajo giratorias.

Características

Máquina balanceadora de cojinetes blandos PRQ-0,5/1,6/5/16

Datos técnicos principales

Especificaciones	PHQ-1.6/5	PHQ-1.6A/5A	PHQ-G5	PHA-5	PHQ-16A
Masa de la pieza de trabajo (kg)	1.6/5	1.6/5	5	5	16
Diámetro máximo de la pieza (mm)	Φ300	Φ300	Φ300	400	Φ300
Distancia entre dos soportes de rodamientos (mm)	15 ~ 500	15 ~ 500	15 ~ 500	15 ~ 500	15 ~ 500
Diámetro del diario alcance de la pieza de trabajo (mm)	Φ3~40(120°)	Φ3~40	Φ3~40	Φ3~40	Φ3~40
Diámetro del alcance de la correa de transmisión (mm)	Φ20~85	Φ15~150	Φ20~85	Φ15~150	Φ15~150
Velocidad de rotación cuando el diámetro de la correa de transmisión es de 100 mm (r/min)	~1470 1)	~1470 1)	~1470 1)	0 ~ 2000 1)	~1470 1)
Potencia del motor (kW)	0,2 CC	0,2 CC	0,2 CC	0,2 CC	0,2 CC
Cantidad mínima alcanzable de desequilibrio residual (emar)	≤0,15 g·mm/kg	≤0,15 g·mm/kg	≤0,15 g·mm/kg	≤0,15 g·mm/kg	≤0,15 g·mm/kg

Notas:

Regulación de velocidad continua
Conversión de frecuencia
Puede agregar hasta 75-180
Puede agregar hasta 120-240
Puede agregar hasta 75-14

Aplicación

Características

Aplicable a piezas pequeñas.

Datos técnicos principales

Especificaciones	PHQ-1.6/5	PHQ-1.6A/5A	PHQ-G5	PHA-5	PHQ-16A
Masa de la pieza de trabajo (kg)	1.6/5	1.6/5	5	5	16
Diámetro máximo de la pieza (mm)	Φ300	Φ300	Φ300	400	Φ300
Distancia entre dos soportes de rodamientos (mm)	15 ~ 500	15 ~ 500	15 ~ 500	15 ~ 500	15 ~ 500
Diámetro del diario alcance de la pieza de trabajo (mm)	Φ3~40(120°)	Φ3~40	Φ3~40	Φ3~40	Φ3~40
Diámetro del alcance de la correa de transmisión (mm)	Φ20~85	Φ15~150	Φ20~85	Φ15~150	Φ15~150
Velocidad de rotación cuando el diámetro de la correa de transmisión es de 100 mm (r/min)	~1470 1)	~1470 1)	~1470 1)	0 ~ 2000 1)	~1470 1)
Potencia del motor (kW)	0,2 CC	0,2 CC	0,2 CC	0,2 CC	0,2 CC
Cantidad mínima alcanzable de desequilibrio residual (emar)	≤0,15 g·mm/kg	≤0,15 g·mm/kg	≤0,15 g·mm/kg	≤0,15 g·mm/kg	≤0,15 g·mm/kg

Notas:

Regulación de velocidad continua
Conversión de frecuencia
Puede agregar hasta 75-180
Puede agregar hasta 120-240
Puede agregar hasta 75-14

Aplicación

Se utiliza para la corrección de desequilibrio en piezas rotativas como rotores de motores grandes y medianos, ventiladores, impulsores centrífugos, cilindros de secado y rodillos.

Características

Soportes diseñados profesionalmente, que transmiten eficazmente la fuerza mecánica, firmes y confiables, con baja amortiguación de vibraciones y buena rigidez.
Sensor de alta sensibilidad, con buena linealidad, duradero y confiable.
Calibración única para uso permanente, permitiendo un desequilibrio inicial extremadamente alto.
Transmisión por junta universal especial para balanceadora, con transmisión de potencia estable, arranque rápido y fácil operación.
Adecuada para rotores cuyo círculo exterior no puede utilizar dispositivo de transmisión por correa o que requieren gran potencia de transmisión.
Sistema avanzado de medición electrónica, interfaz HMI amigable y funciones completas.

Aplicable a Grandes Piezas de Trabajo

Datos técnicos principales

Especificaciones	PHW-50000	PHW-80000	PHW-100000
Masa de la pieza de trabajo (kg)	50000	80000	100000
Diámetro máximo de la pieza (mm)	Φ3600	Φ4000	Φ4200
Distancia entre dos soportes de rodamientos (mm)	Mín 600	Mín 600	Mín 600
Diámetro del eje de la pieza de trabajo (mm)	Φ80~560	Φ80~560	Φ100~650
Distancia máxima entre la brida de transmisión y el soporte derecho (mm)	7000	7500	9500
Velocidad de rotación del eje principal (r/min)	138, 235, 348, 505, 729, 955 (4)	138, 235, 348, 505, 729, 955 (4)	124, 187, 255, 373, 473, 627, 853, 1588 (4)
Potencia del motor (kW)	110 (1)	160 (1)	200 (1)
Torque del eje de la junta universal (N·m)	10000	15000	18000
Longitud de la cama (mm)	9000	10000	12000
Desequilibrio residual mínimo alcanzable (emar)	≤1 g·mm/kg	≤1 g·mm/kg	≤1 g·mm/kg

Notas:

Conversión de frecuencia
Se puede aumentar a 75-180
Se puede aumentar a 120-240
Regulación de velocidad continua

Aplicación

Se utiliza para la corrección del desequilibrio de piezas giratorias como rotores de motores de tamaño grande y mediano, sopladores, impulsores centrífugos, cilindros de secado y rodillos.

Características funcionales

Esta máquina adopta el sistema de medición Jianping, tanto el equilibrio dinámico como el estático están disponibles, los modos de rodamiento son de hasta 10 tipos, la adición y eliminación de peso, la rotación CW y CCW se pueden personalizar de manera flexible, la cantidad de desequilibrio y las unidades de visualización del ángulo se pueden personalizar para lograr una conversión de unidades en tiempo real para satisfacer las diferentes necesidades del cliente.

Adopte un acoplamiento universal o una transmisión de caja de cambios, puede obtener una variedad de velocidad de equilibrio o una regulación de velocidad continua.

Aplicable a piezas pequeñas.

Datos técnicos principales

Especificaciones	PHW-160H	PHW-300H	PHW-500H
Masa de la pieza de trabajo (kg)	160	300	500
Diámetro máximo de la pieza (mm)	Φ1000	Φ1200	Φ1500
Distancia entre dos soportes de rodamientos (mm)	Mínimo 60	Mínimo 60	Mínimo 60
Diámetro del diario Alcance de la pieza de trabajo (mm)	Φ15~75 2)	Φ15~75 2)	Φ15~75 2)
Distancia máxima entre la brida de accionamiento y el soporte del cojinete derecho (mm)	1500	1500	1500
Velocidad de rotación del eje principal (rpm)	600,1095 4)	600,1095 4)	600,1095 4)
Potencia del motor (kW)	3 1)	3 1)	4 1)
Par de torsión del eje de junta universal (N·m)	60	60	60
Longitud de la cama (mm)	2500	2500	2500
Cantidad mínima alcanzable de desequilibrio residual (emar)	≤0,5 g·mm/kg	≤0,5 g·mm/kg	≤0,5 g·mm/kg

Aplicable a piezas medianas.

Datos técnicos principales

Especificaciones	PHW-1000H	PHW-2000H	PHW-3000H	PHW-5000
Masa de la pieza de trabajo (kg)	1000	2000	3000	5000
Diámetro máximo de la pieza (mm)	Φ1600	Φ1800	Φ2100	Φ2400
Distancia entre dos soportes de rodamientos (mm)	Mínimo 60	Mínimo 60	Mínimo 60	Mínimo 320
Diámetro del diario Alcance de la pieza de trabajo (mm)	Φ25~120 3)	Φ25~120 3)	Φ25~120 3)	Φ40~380
Distancia máxima entre la brida de accionamiento y el soporte del cojinete derecho (mm)	1600	1900	1900	2500
Velocidad de rotación del eje principal (rpm)	600,1095 4)	485, 818 4)	133, 255, 396, 634, 970 4)	133, 255, 396, 634, 970 4)
Potencia del motor (kW)	4 1)	7.5 1)	7.5 1)	15 1)
Par de torsión del eje de junta universal (N·m)	250	300	700	1250
Longitud de la cama (mm)	2500	3000	3000	4000
Cantidad mínima alcanzable de desequilibrio residual (emar)	≤0,5 g·mm/kg	≤0,5 g·mm/kg	≤0,5 g·mm/kg	≤0,5 g·mm/kg

Aplicable a piezas de gran tamaño.

Datos técnicos principales

Especificaciones	PHW-10000H	PHW-15000H	PHW-20000H	PHW-30000
Masa de la pieza de trabajo (kg)	10000	15000	20000	30000
Diámetro máximo de la pieza (mm)	Φ2400	Φ2800	Φ2800	Φ3000
Distancia entre dos soportes de rodamientos (mm)	Mínimo 320	Mínimo 450	Mínimo 600	Mínimo 600
Diámetro del diario Alcance de la pieza de trabajo (mm)	Φ60~400	Φ60~400	Φ60~400	Φ80~500
Distancia máxima entre la brida de accionamiento y el soporte del cojinete derecho (mm)	4000	4200	5200	6000
Velocidad de rotación del eje principal (rpm)	133, 255, 396, 634, 970 4)	138, 237, 396, 644, 1000 4)	138, 237, 396, 644, 1000 4)	138, 237, 396, 644, 1000 4)
Potencia del motor (kW)	22 1)	30 1)	55 1)	75 1)
Par de torsión del eje de junta universal (N·m)	2250	2250	5000	7800
Longitud de la cama (mm)	5500	6000	7000	8000
Cantidad mínima alcanzable de desequilibrio residual (emar)	≤0,5 g·mm/kg	≤0,5 g·mm/kg	≤1 g·mm/kg	≤1 g·mm/kg

Aplicable a piezas de trabajo de gran tamaño.

Datos técnicos principales

Especificaciones	PHW-50000	PHW-80000	PHW-100000
Masa de la pieza de trabajo (kg)	50000	80000	100000
Diámetro máximo de la pieza (mm)	Φ3600	Φ4000	Φ4200
Distancia entre dos soportes de rodamientos (mm)	Mínimo 600	Mínimo 600	Mínimo 600
Diámetro del diario Alcance de la pieza de trabajo (mm)	Φ80~560	Φ80~560	Φ100~650
Distancia máxima entre la brida de accionamiento y el soporte del cojinete derecho (mm)	7000	7500	9500
Velocidad de rotación del eje principal (rpm)	138, 235, 348, 505, 729, 955 4)	138, 235, 348, 505, 729, 955 4)	124, 187, 255, 373, 473, 627, 853, 1588 4)
Potencia del motor (kW)	110 1)	160 1)	200 1)
Par de torsión del eje de junta universal (N·m)	10000	15000	18000
Longitud de la cama (mm)	9000	10000	12000
Cantidad mínima alcanzable de desequilibrio residual (emar)	≤1 g·mm/kg	≤1 g·mm/kg	≤1 g·mm/kg

Notas

Conversión de frecuencia
Puede agregar hasta 75-180
Puede agregar hasta 120 ~ 240
Regulación de velocidad continua

Aplicación

Se utiliza para la corrección del desequilibrio de piezas giratorias como rotores de motores de tamaño grande y mediano, sopladores, impulsores centrífugos, cilindros de secado y rodillos.

Características

Adopte un acoplamiento universal o una transmisión de caja de cambios, puede obtener una variedad de velocidad de equilibrio o una regulación de velocidad continua.

Aplicable a piezas medianas.

Datos técnicos principales

Especificaciones	PHQ-50	PHQ-160H	PHQ-160Z	PHQ-500H
Masa de la pieza de trabajo (kg)	1000	2000	3000	5000
Diámetro máximo de la pieza (mm)	Φ1600	Φ1800	Φ2100	Φ2400
Distancia entre dos soportes de rodamientos (mm)	Mínimo 60	Mínimo 60	Mínimo 60	Mínimo 320
Diámetro del diario alcance de la pieza de trabajo (mm)	Φ25~120 3)	Φ25~120 3)	Φ25~120 3)	Φ40~380
Distancia máxima entre la brida de accionamiento y el soporte del cojinete derecho (mm)	1600	1900	1900	2500
Velocidad de rotación del eje principal (rpm)	600,1095 4)	485.818 4)	133, 255, 396, 634, 970 4)	133, 255, 396, 634, 970 4)
Potencia del motor (kW)	4 1)	7.5 1)	7.5 1)	15 1)
Par de torsión del eje de junta universal (N·m)	250	300	700	1250
Longitud de la cama (mm)	2500	3000	3000	4000
Cantidad mínima alcanzable de desequilibrio residual (emar)	≤0,5 g·mm/kg	≤0,5 g·mm/kg	≤0,5 g·mm/kg	≤0,5 g·mm/kg

Notas:

Conversión de frecuencia
Puede agregar hasta 75-180
Puede agregar hasta 120-240
Puede agregar hasta 75-140

Aplicación

Esta máquina es ampliamente utilizada en la detección de desequilibrio de piezas mecánicas giratorias de motores de gran tamaño, rodillos de goma, bombas de agua, centrífugas, ventiladores, cigüeñales, etc.

Características

Adopte el modo de transmisión dual de junta universal/transmisión por correa, la transmisión por junta universal puede transmitir más potencia y funcionar con mayor suavidad. La transmisión por correa garantiza la calidad y precisión del equilibrio de la pieza de trabajo, y tiene las características de carga y descarga convenientes, arranque rápido y alta eficiencia de trabajo.

Aplicable a piezas de trabajo grandes

Datos técnicos principales

Especificaciones	PHS-10000H	PHS-15000H	PHS-20000H	PHS-30000
Masa de la pieza de trabajo (kg)	10000	15000	20000	30000
Diámetro máximo de la pieza (mm)	Φ2400	Φ2800	Φ2800	Φ3000
Distancia entre dos soportes de rodamientos (mm)	Mínimo 320	Mínimo 450	Mínimo 600	Mínimo 600
Diámetro del diario alcance de la pieza de trabajo (mm)	Φ60~400	Φ60~400	Φ60~400	Φ80~500
Distancia máxima entre la brida de accionamiento y el soporte del cojinete derecho (mm)	4000	4200	5200	6000
Velocidad de rotación del eje principal (rpm)	133, 255, 396, 634, 970 4)	138, 237, 396, 644, 1000 4)	138, 237, 396, 644, 1000 4)	138, 237, 396, 644, 1000 4)
Potencia del motor (kW)	22 1)	30 1)	55 1)	75 1)
Par de torsión del eje de junta universal (N·m)	2250	2250	5000	7800
Longitud de la cama (mm)	5500	6000	7000	8000
Desequilibrio residual mínimo alcanzable (emar)	≤0,5 g·mm/kg	≤0,5 g·mm/kg	≤1 g·mm/kg	≤1 g·mm/kg

Aplicable a piezas de trabajo de gran tamaño.

Datos técnicos principales

Especificaciones	PHS-50000	PHS-80000	PHS-100000
Masa de la pieza de trabajo (kg)	50000	80000	100000
Diámetro máximo de la pieza (mm)	Φ3600	Φ4000	Φ4200
Distancia entre dos soportes de rodamientos (mm)	Mínimo 600	Mínimo 600	Mínimo 600
Diámetro del diario alcance de la pieza de trabajo (mm)	Φ80~560	Φ80~560	Φ100~650
Distancia máxima entre la brida de accionamiento y el soporte del cojinete derecho (mm)	7000	7500	9500
Velocidad de rotación del eje principal (rpm)	138, 235, 348, 505, 729, 955 4)	138, 235, 348, 505, 729, 955 4)	124, 187, 255, 373, 473, 627, 853, 1588 4)
Potencia del motor (kW)	110 1)	160 1)	200 1)
Par de torsión del eje de junta universal (N·m)	10000	15000	18000
Longitud de la cama (mm)	9000	10000	12000
Desequilibrio residual mínimo alcanzable (emar)	≤1 g·mm/kg	≤1 g·mm/kg	≤1 g·mm/kg

Notas

Conversión de frecuencia
Puede agregar hasta 75-180
Puede agregar hasta 120-240
Regulación de velocidad continua

Aplicación

Esta máquina es ampliamente utilizada en la detección de desequilibrio de piezas mecánicas giratorias de motores de tamaño mediano, rodillos de goma, bombas de agua, centrífugas, ventiladores, cigüeñales, etc.

Características funcionales

Aplicable a piezas medianas.

Datos técnicos principales

Especificaciones	PHS-1000H	PHS-2000H	PHS-3000H	PHS-5000
Masa de la pieza de trabajo (kg)	1000	2000	3000	5000
Diámetro máximo de la pieza (mm)	Φ1600	Φ1900	Φ2100	Φ2400
Distancia entre dos soportes de rodamientos (mm)	Mínimo 60	Mínimo 60	Mínimo 60	Mínimo 320
Diámetro del diario Alcance de la pieza de trabajo (mm)	Φ25~120 3)	Φ25~120 3)	Φ25~120 3)	Φ40~380
Distancia máxima entre la brida de accionamiento y el soporte del cojinete derecho (mm)	1600	1900	1900	2500
Velocidad de rotación del eje principal (rpm)	600,1095 4)	485.818 4)	133, 255, 396, 634, 970 4 )	133, 255, 396, 634, 970 4 )
Potencia del motor (kW)	4 1)	7.5 1)	7.5 1)	15 1)
Par de torsión del eje de junta universal (N·m)	250	300	700	1250
Longitud de la cama (mm)	2500	3000	3000	4000
Cantidad mínima alcanzable de desequilibrio residual (emar)	≤0,5 g·mm/kg	≤0,5 g·mm/kg	≤0,5 g·mm/kg	≤0,5 g·mm/kg

Notas

Conversión de frecuencia
Puede agregar hasta 75-180
Puede agregar hasta 120 ~ 240
Regulación de velocidad continua

Aplicación

Esta máquina es ampliamente utilizada en la detección de desequilibrio de piezas mecánicas giratorias de motores de tamaño pequeño, rodillos de goma, bombas de agua, centrífugas, ventiladores, cigüeñales, etc.

Características

Aplicable a piezas pequeñas.

Datos técnicos principales

Especificaciones	PHS-160H	PHS-300H	PHS-500H
Masa de la pieza de trabajo (kg)	160	300	500
Diámetro máximo de la pieza (mm)	Φ1000	Φ1220	Φ1500
Distancia entre dos soportes de rodamientos (mm)	Mínimo 60	Mínimo 60	Mínimo 60
Diámetro del diario alcance de la pieza de trabajo (mm)	Φ15~75 2)	Φ15~75 2)	Φ15~75 2)
Distancia máxima entre la brida de accionamiento y el soporte del cojinete derecho (mm)	1500	1500	1500
Velocidad de rotación del eje principal (rpm)	600,1095 4)	600,1095 4)	600,1095 4)
Potencia del motor (kW)	3 1)	3 1)	4 1)
Par de torsión del eje de junta universal (N·m)	60	60	60
Longitud de la cama (mm)	2500	2500	2500
Cantidad mínima alcanzable de desequilibrio residual (emar)	≤0,5 g·mm/kg	≤0,5 g·mm/kg	≤0,5 g·mm/kg

Notas:

Conversión de frecuencia
Puede agregar hasta 75-180
Puede agregar hasta 120-240
Regulación de velocidad continua

Aplicación

La balanceadora vertical es adecuada para pruebas de balanceo dinámico de piezas grandes con forma de disco, como juegos de ruedas y discos de freno de locomotoras de potencia. Además, puede equiparse con un dispositivo de eliminación de peso según los requerimientos del cliente.

Características

El sistema de medición electrónica es funcional y cuenta con una interfaz amigable.
La pieza de trabajo se eleva y desciende automáticamente para reducir la fuerza de impacto.
La función de diagnóstico remoto facilita las actualizaciones y el mantenimiento.
Puerta de seguridad con elevación automática para garantizar la seguridad del operador.

Aplicable a piezas de gran tamaño.

Datos técnicos principales

Especificaciones	PHLD-1100Q	PHLD-3500Q
Masa máxima de la pieza de trabajo (kg)	1100	3500
Diámetro máximo de la pieza (mm)	1500	1500
Altura de la pieza (mm)	500	500
Velocidad del husillo (r/min)	~3404	~3404
Potencia del motor (kW)	7.5 (3)	15 (3)
Cantidad mínima de desequilibrio residual alcanzable (emar)	2 g·mm/kg	2 g·mm/kg

Notas

Con capota
Sin capota
Conversión de frecuencia
Regulación de velocidad continua
Motor sin escobillas DC
Servo motor

Aplicación

Esta máquina es adecuada para la detección de desequilibrios en rotores de disco sin muñón, como placa de presión de embrague, disco de freno, tambor de freno, polea, hoja de sierra, rotor de ventilador, mandril, brida, etc.

Características funcionales

Los soportes diseñados por Jianping pueden transmitir fuerza mecánica, que es firme y confiable, con pequeña amortiguación de vibraciones y buena rigidez.
Sensor de alta sensibilidad, buena linealidad, duradero y confiable.
Principio de medición de calibración, que permite un alto desequilibrio inicial.
Equipado con un accesorio especial, más conveniente para la sujeción.
Sistema de medición electrónico, HMI amigable, funciones potentes.
El dispositivo de eliminación de peso se puede equipar según solicitud del cliente.

Aplicable a piezas pequeñas.

Datos técnicos principales

Especificaciones	PRLD-0.5/ 0.5DQ	PRLD-3.5/ 3.5DQ	PHLD-5A	PHLD-5Q	PHLD-5H	PH2LD-5	PHLD-16H	PHLD-35Q	PRLD-35Q/ 35DQ	PHLD2Q-35	PHLD-35H
Masa de la pieza de trabajo (kg)	0,5	3.5	5	5	5	5	16	3.5	3.5	3.5	3.5
Diámetro máximo de la pieza (mm)	Φ150	Φ200	600	Φ350-500	Φ350-500	Φ500	510 1) 800 2)	Φ400	Φ400	Φ580	Φ180 ~450
Altura de la pieza de trabajo (mm)	50	120	120	120	130	120	160	200	220	185	200
Velocidad del husillo (rpm)	3600 4)	3600 4)	900	1200	1200	1200 4)	900	800 4)	800 /1400 4)	400 ~ 1200 4)	800 ~ 850
Potencia del motor (kW)	0,2 5) /0,1 6)	0,2 5) /0,4 6)	0,18	0,37 3)	0,37 3)	0,37 3)	1.5 3)	1.5 3)	1.5 3) /3 6)	1.5 3)	1.5 3)
Cantidad mínima alcanzable de desequilibrio residual (emar)	0,5 g · mm/kg	0,5 g · mm/kg	2 g · mm/kg	2 g · mm/kg	1 g · mm/kg	2 g · mm/kg	1 g · mm/kg	2 g · mm/kg	1 g · mm/kg	2 g · mm/kg	2 g · mm/kg

Aplicable a piezas medianas.

Datos técnicos principales

Especificaciones	PHLD-42H	PHLD-65H	PHLD-100	PHLD-150Q	PHLD-200	PHLD-350Q
Masa de la pieza de trabajo (kg)	42	65	100	150	200	350
Diámetro máximo de la pieza (mm)	510 1) 800 2)	510 1) 800 2)	600 1) 1000 2)	Φ600	600 1) 1000 2)	Φ600
Altura de la pieza de trabajo (mm)	160	160	200	300	200	300
Velocidad del husillo (rpm)	800	700	~600 4)	~450 4)	~600 4)	~450 4)
Potencia del motor (kW)	1.5 3)	2.2 3)	3 3)	3 3)	4 3)	4 3)
Cantidad mínima alcanzable de desequilibrio residual (emar)	1 g · mm/kg	1 g · mm/kg	1 g · mm/kg	1 g · mm/kg	1 g · mm/kg	1 g · mm/kg

Aplicable a piezas de gran tamaño.

Datos técnicos principales

Especificaciones	PHLD-1100Q	PHLD-3500Q
Masa de la pieza de trabajo (kg)	1100	3500
Diámetro máximo de la pieza (mm)	1500	1500
Altura de la pieza de trabajo (mm)	500	500
Velocidad del husillo (rpm)	~340 4)	~340 4)
Potencia del motor (kW)	7.5 3)	15 3)
Cantidad mínima alcanzable de desequilibrio residual (emar)	2 g · mm/kg	2 g · mm/kg

Máquinas balanceadoras verticales de dos planos

Datos técnicos principales

Especificaciones	PHLS-5Q	PHLS-35Q	PHLS-150Q	PHLS-350Q
Masa de la pieza de trabajo (kg)	5	35	150	350
Diámetro máximo de la pieza (mm)	Φ350-500	Φ400	Φ600	Φ600
Altura de la pieza de trabajo (mm)	130	220	300	300
Velocidad del husillo (rpm)	1200	800 4)	450 4)	450 4)
Potencia del motor (kW)	0,37	1.5 3)	3 3)	4 3)
Cantidad mínima alcanzable de desequilibrio residual (emar)	2 g · mm/kg	1 g · mm/kg	2 g · mm/kg	2 g · mm/kg

Notas

Con capucha
Sin capucha
Conversión de frecuencia
Regulación de velocidad continua
CC sin escobillas
Servomotor

Aplicación

Características

Los soportes diseñados por Jianping pueden transmitir fuerza mecánica, que es firme y confiable, con pequeña amortiguación de vibraciones y buena rigidez.
Sensor de alta sensibilidad, buena linealidad, duradero y confiable.
Principio de medición de calibración, que permite un alto desequilibrio inicial.
Equipado con un accesorio especial, más conveniente para la sujeción.
Sistema de medición electrónico, HMI amigable, funciones potentes.
El dispositivo de eliminación de peso se puede equipar según solicitud del cliente.

Aplicable a piezas pequeñas.

Datos técnicos principales

Especificaciones	PRLD-0.5/0.5DQ	PRLD-3.5/3.5DQ	PHLD-5A	PHLD-5Q	PHLD-5H
Masa de la pieza de trabajo (kg)	0,5	3.5	5	5	5
Diámetro máximo de la pieza (mm)	Φ150	Φ200	600	Φ350-500	Φ350-500
Altura de la pieza de trabajo (mm)	50	120	120	120	130
Velocidad del husillo (rpm)	3600 4)	3600 4)	900	1200	1200
Potencia del motor (kW)	0,2 5) /0,1 6)	0,2 5) /0,4 6)	0,18	0,37 3)	0,37 3)
Cantidad mínima alcanzable de desequilibrio residual (emar)	0,5 g · mm/kg	0,5 g · mm/kg	2 g · mm/kg	2 g · mm/kg	1 g · mm/kg

Notas:

Con capucha
Sin capucha
Conversión de frecuencia
Regulación de velocidad continua
CC sin escobillas
Servomotor

Aplicación

Es adecuado para pruebas de equilibrio dinámico de piezas de trabajo en forma de disco de tamaño micro y pequeño, cortadores voladores, etc.

Características

Sistema operativo de pantalla táctil con funciones completas.
El gabinete tiene un diseño compacto y ocupa menos espac

Aplicable a piezas pequeñas.

Datos técnicos principales

Especificaciones	PHS-160H	PHS-300H
Masa de la pieza de trabajo (kg)	0,5	3.5
Diámetro máximo de la pieza (mm)	Φ150	Φ200
Altura de la pieza de trabajo (mm)	50	120
Velocidad del husillo (rpm)	3600 4)	3600 4)
Potencia del motor (kW)	0,2 5) /0,1 6)	0,2 5) /0,4 6)
Cantidad mínima alcanzable de desequilibrio residual (emar)	0,5 g · mm/kg	0,5 g · mm/kg

Notas:

Con capucha
Sin capucha
Conversión de frecuencia
Regulación de velocidad continua
CC sin escobillas
Servomotor

Aplicación

La máquina es principalmente adecuada para pruebas de equilibrio dinámico de piezas de trabajo en forma de disco, como discos de freno, tambores de freno, hojas de sierra, impulsores de bombas, volantes, muelas abrasivas y poleas.

Características

Diseño de husillo neumático, puede equiparse con un accesorio de expansión neumática conveniente y rápido.
Los soportes diseñados por Jianping pueden transmitir fuerza mecánica, que es firme y confiable, con pequeña amortiguación de vibraciones y buena rigidez.
Sensor de alta sensibilidad, buena linealidad, duradero y confiable.
Principio de medición de calibración, que permite un alto desequilibrio inicial.
El dispositivo de eliminación de peso se puede equipar según solicitud del cliente.

Aplicable a piezas pequeñas.

Datos técnicos principales

Especificaciones	PHLD-5Q	PHLD-35Q	PRLD-35Q	PRLD-35DQ	PHLD-150Q	PHLD-350Q
Masa de la pieza de trabajo (kg)	5	35	35	35	150	350
Diámetro máximo de la pieza (mm)	Φ350-500	Φ400	Φ400	Φ400	Φ600	Φ600
Altura de la pieza de trabajo (mm)	120	200	200	200	200	200
Velocidad del husillo (rpm)	1200	800 4)	800 4)	1400 4)	450 4)	450 4)
Potencia del motor (kW)	0,37 3)	1.5 3)	1.5 3)	3 3)	3 3)	4 3)
Cantidad mínima alcanzable de desequilibrio residual (emar)	2 g · mm/kg	2 g · mm/kg	2 g · mm/kg	2 g · mm/kg	2 g · mm/kg	2 g · mm/kg

Notas:

Con capucha
Sin capucha
Conversión de frecuencia
Regulación de velocidad continua
CC sin escobillas
Servomotor

Aplicación

Características

Los soportes diseñados por Jianping pueden transmitir fuerza mecánica, que es firme y confiable, con pequeña amortiguación de vibraciones y buena rigidez.
Sensor de alta sensibilidad, buena linealidad, duradero y confiable.
Principio de medición de calibración, que permite un alto desequilibrio inicial.
Equipado con un accesorio especial, más conveniente para la sujeción.
Sistema de medición electrónico, HMI amigable, funciones potentes.
El dispositivo de eliminación de peso se puede equipar según solicitud del cliente.

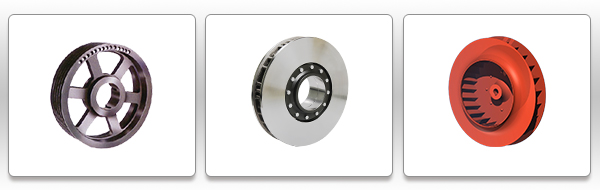

Aplicable a piezas pequeñas.

Datos técnicos principales

Especificaciones	PHLD-5H	PHLD-16H
Masa de la pieza de trabajo (kg)	5	16
Diámetro máximo de la pieza (mm)	Φ350-500	510 1) 800 2)
Altura de la pieza de trabajo (mm)	130	160
Velocidad del husillo (rpm)	1200	900
Potencia del motor (kW)	0,37 3)	1.5 3)
Cantidad mínima alcanzable de desequilibrio residual (emar)	1 g · mm/kg	1 g · mm/kg

Aplicable a piezas medianas.

Datos técnicos principales

Especificaciones	PHLD-42H	PHLD-65H	PHLD-100	PHLD-200
Masa de la pieza de trabajo (kg)	42	65	100	200
Diámetro máximo de la pieza (mm)	510 1) 800 2)	510 1) 800 2	600 1) 1000 2)	600 1) 1000 2)
Altura de la pieza de trabajo (mm)	160	160	200	200
Velocidad del husillo (rpm)	800	700	~600 4)	~600 4)
Potencia del motor (kW)	1.5 3)	2.2 3)	3 3)	4 3)
Cantidad mínima alcanzable de desequilibrio residual (emar)	1 g · mm/kg	1 g · mm/kg	1 g · mm/kg	1 g · mm/kg

Notas:

Con capucha
Sin capucha
Conversión de frecuencia
Regulación de velocidad continua
CC sin escobillas
Servomotor

Aplicación

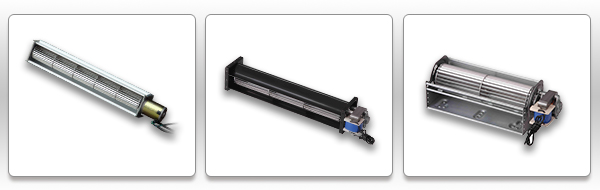

Es adecuada para el balanceo general del ventilador de flujo cruzado.

Características

El dispositivo de sujeción facilita la carga y descarga de las piezas de trabajo.
El sistema de soportes de cojinetes duros, diseñado por Jianping, reduce la tasa de fallo
Diseño modular, aplicado al balanceo general de piezas como las aspas de ventiladores de flujo cruzado.

PRGZ-5 Balanceadora Autoimpulsada para Ventiladores de Flujo Cruzado

Datos técnicos principales

Masa máxima de la pieza de trabajo (kg): 5

Cantidad mínima de desequilibrio residual alcanzable (emar): 0.15 g·mm/kg

PRGZ-5 Self Drive Cross Flow Fan Balancing Machine

Especificaciones	PRGZ-5
Masa máxima de la pieza de trabajo (kg)	5
Cantidad mínima alcanzable de desequilibrio residual (emar)	0,15 g·mm/kg

Aplicación

Es adecuado para el equilibrio general de las piezas de trabajo como un ventilador de flujo cruzado.

Características funcionales

El accesorio es conveniente para cargar y descargar piezas de trabajo.
El sistema de soporte de cojinetes rígidos diseñado por Jianping reduce la tasa de fallas.
Diseño modular, aplicado al equilibrio general de piezas de trabajo como aspas de ventiladores de flujo cruzado.

Datos técnicos principales

Equilibradora de ventiladores de flujo cruzado PHG-5

Especificaciones	PHG-5
Masa de la pieza de trabajo (kg)	5
Diámetro máximo de la pieza (mm)	150
La distancia entre dos pedestales de cojinetes	Mínimo 60-900
Longitud de la pieza de trabajo (mm)	900
Diámetro del muñón en los carros de rodillos	Φ5~12
Velocidad del husillo (rpm)	1470 regulación de velocidad continua
Potencia del motor (kW)	0,2 CC
Cantidad mínima alcanzable de desequilibrio residual (emar)	0,5 g·mm/kg

Datos técnicos principales

Equilibradora de ventiladores de flujo cruzado con accionamiento automático PRGZ-5

Especificaciones	PRGZ-5
Masa de la pieza de trabajo (kg)	5
Cantidad mínima alcanzable de desequilibrio residual (emar)	0,15 g · mm/kg

Aplicación

Esta máquina se utiliza en la detección de desequilibrio del ventilador de flujo cruzado del aire acondicionado split, el ventilador de flujo cruzado del calentador del aire acondicionado del automóvil y el aire acondicionado central, el ventilador de flujo cruzado de la secadora de ropa y la máquina de cortina de aire, etc.

Características

Los soportes diseñados por Jianping pueden transmitir fuerza mecánica, que es firme y confiable, con baja amortiguación de vibraciones y buena rigidez.
El sensor tiene buena linealidad, es duradero y confiable.
Principio de medición de calibración, que permite un alto desequilibrio inicial.
Estructura de transmisión por correa, fácil de cargar y descargar.
Sistema de medición electrónico, HMI amigable
El sistema de transmisión mecánica adopta la condición de trabajo real de la paleta del ventilador de flujo cruzado y no hay ningún efecto de deformación causado por la fuerza externa.
La placa de escala de 0°-360° que gira sincrónicamente con la pieza de trabajo puede encontrar fácilmente la posición de desequilibrio de la pieza de trabajo y mejorar la eficiencia del trabajo.

Datos técnicos principales

Equilibradora de ventiladores de flujo cruzado PHG-5

Especificaciones	PHG-5
Masa de la pieza de trabajo (kg)	5
Diámetro máximo de la pieza (mm)	150
La distancia entre dos pedestales de cojinetes	Mínimo 60-900
Longitud de la pieza de trabajo (mm)	900
Diámetro del muñón en los carros de rodillos	Φ5~12
Velocidad del husillo (rpm)	1470 regulación de velocidad continua
Potencia del motor (kW)	0,2 CC
Cantidad mínima alcanzable de desequilibrio residual (emar)	0,5 g·mm/kg

Datos técnicos principales

Equilibradora de ventiladores de flujo cruzado con accionamiento automático PRGZ-5

Especificaciones	PRGZ-5
Masa de la pieza de trabajo (kg)	5
Cantidad mínima alcanzable de desequilibrio residual (emar)	0,15 g·mm/kg

Datos técnicos principales

Equilibradora de ventiladores de flujo cruzado con posicionamiento automático PHG-5D/16D

Especificaciones	PHG-5D
Masa de la pieza de trabajo (kg)	5
Diámetro máximo de la pieza (mm)	150
La distancia entre dos pedestales de cojinetes	Mínimo 60-900
Longitud de la pieza de trabajo (mm)	900
Diámetro del muñón en los carros de rodillos	Φ5~12
Velocidad del husillo (rpm)	1470 regulación de velocidad continua
Potencia del motor (kW)	0,4 servomotor
Cantidad mínima alcanzable de desequilibrio residual (emar)	0,5 g·mm/kg

Balanceadora de flujo axial de dos planos
Balanceadora de ventilador de flujo axial

Aplicación

Esta máquina se utiliza principalmente para la corrección del desequilibrio de varios tipos de álabes de ventiladores de flujo axial y álabes de ventiladores centrífugos

Características

Los soportes diseñados por Jianping mejoran la sensibilidad mecánica de manera efectiva.
El sensor tiene buena linealidad, es duradero y confiable
Sistema de medición electrónica Jianping, HMI amigable, fácil de operar

Datos técnicos principales

Máquina balanceadora de ventiladores axiales de flujo biplano PHA-5/16

Especificaciones	PHQ-1.6D/5D/16D	PHQ-G5D/16D
Masa de la pieza de trabajo (kg)	5	16
Diámetro máximo de la pieza (mm)	400	1200
Longitud de la pieza de trabajo (mm)		200
Velocidad del husillo (rpm)	~1470 (regulación de velocidad continua)	~900 (regulación de velocidad continua)
Potencia del motor (kW)	0,2 CC	1.5(conversión de frecuencia)
Cantidad mínima alcanzable de desequilibrio residual (emar)	≤0,5 g·mm/kg	≤2 g·mm/kg
Modo de corrección	Plano simple/doble	Plano simple/doble
Dimensión		700400850

Datos técnicos principales

Balanceadora vertical con ventilador axial de dos estaciones PH2LD-5

Especificaciones	PH2LD-5	PH2LD-5Q	PH2LD-5D	PH2LD-5DQ
Masa de la pieza de trabajo (kg)	5	5	5	5
Diámetro máximo de la pieza (mm)	500	500	500	500
Velocidad del husillo (rpm)	~1200 (regulación de velocidad continua)	~1200 (regulación de velocidad continua)	~1200 (regulación de velocidad continua)	~1200 (regulación de velocidad continua)
Potencia del motor (kW)	0,37 conversión de frecuencia	0,37 conversión de frecuencia	0,75 Servomotor	0,75 Servomotor
Cantidad mínima alcanzable de desequilibrio residual (emar)	≤1 g·mm/kg	≤1 g·mm/kg	≤1 g·mm/kg	≤1 g·mm/kg
Tasa de reducción del desequilibrio	≥95%	≥95%	≥95%	≥95%
Fuerza	Trifásico 380 V 50 Hz	Trifásico 380 V 50 Hz	Trifásico 380 V 50 Hz	Trifásico 380 V 50 Hz

Datos técnicos principales

Máquina balanceadora de ventiladores centrífugos PHZQ-16

Especificaciones	PHZQ-16
Masa de la pieza de trabajo (kg)	16
Diámetro máximo de la pieza (mm)	400
Velocidad del husillo (rpm)	0~2000 (regulación de velocidad continua)
Potencia del motor (kW)	0,2 CC sin escobillas
Cantidad mínima alcanzable de desequilibrio residual (emar)	≤0,15 g·mm/kg

Aplicación

Esta máquina se utiliza principalmente para la corrección del desequilibrio de varios tipos de impulsores de ventiladores y aspas de ventiladores centrífugos.

Características funcionales

Los soportes diseñados por Jianping mejoran la sensibilidad mecánica de manera efectiva.
El sensor tiene buena linealidad, es duradero y confiable.
Sistema de medición electrónica Jianping, HMI amigable, fácil de operar

Datos técnicos principales

Máquina balanceadora de ventiladores axiales de flujo biplano PHA-5/16

Especificaciones	PHA-5	PHA-16
Masa de la pieza de trabajo (kg)	5	16
Diámetro máximo de la pieza (mm)	400	1200
Longitud de la pieza de trabajo (mm)		200
Velocidad del husillo (rpm)	~1470 (regulación de velocidad continua)	~900 (regulación de velocidad continua)
Potencia del motor (kW)	0,2 CC	1.5(conversión de frecuencia)
Cantidad mínima alcanzable de desequilibrio residual (emar)	≤0,5 g·mm/kg	≤2 g·mm/kg
Modo de corrección	Plano simple/doble	Plano simple/doble
Dimensión		700400850

Balanceadora neumático de husillo vertical de doble plano

Aplicación

Esta máquina es ampliamente utilizada en pruebas de desequilibrio de plano simple o doble de piezas de trabajo en forma de disco, como ventiladores centrífugos, discos de freno, tambores de freno, hojas de sierra, impulsores de bombas de agua, volantes, muelas abrasivas, etc.

Características funcionales

El husillo neumático diseñado por Jianping se utiliza para realizar la sujeción y liberación neumática del accesorio.
Carga y descarga convenientes, baja intensidad de mano de obra.
Impulsado por un motor de conversión de frecuencia, puede regular la velocidad de forma continua, acelerar y desacelerar suavemente.
Operación simple, confiable y segura.

Datos técnicos principales

Máquinas balanceadora verticales de dos planos

Especificaciones	PHLS-5Q	PHLS-35Q	PHLS-150Q	PHLS-350Q
Masa de la pieza de trabajo (kg)	5	35	150	350
Diámetro máximo de la pieza (mm)	Φ350-500	Φ400	Φ600	Φ600
Altura de la pieza de trabajo (mm)	130	220	300	300
Velocidad del husillo (rpm)	1200	800 4)	450 4)	450 4)
Potencia del motor (kW)	0,37	1.5 3)	3 3)	4 3)
Cantidad mínima alcanzable de desequilibrio residual (emar)	2 g · mm/kg	1 g · mm/kg	2 g · mm/kg	2 g · mm/kg

Notas

1) Con capucha

2) Sin capucha

3) Conversión de frecuencia

4) Regulación de velocidad continua

5) CC sin escobillas

6) Servomotor

Aplicación

La máquina equilibradora de ejes de transmisión es un equipo especial que se utiliza para comprobar el desequilibrio de varios ejes de transmisión.

Características

Los soportes diseñados por Jianping pueden transmitir fuerza mecánica, que es firme y confiable, con baja amortiguación de vibraciones y buena rigidez.
El sensor tiene buena linealidad, es duradero y confiable.
Sistema de medición electrónico Jianping, HMI amigable

Datos técnicos principales

Máquinas balanceadora de ejes de transmisión de una sola pieza

Especificaciones	PHC-100	PHC-350	PHC-1100	PHC-3500
Masa de la pieza de trabajo (kg)	100	350	1100	3500
Longitud efectiva de la pieza de trabajo (mm)	2000	2000	3000	3000
Diámetro máximo de la pieza (mm)	Φ130	Φ130	Φ400	Φ400
Diámetro del tubo del eje de la pieza de trabajo (mm)	Ø120	Ø120	Ø300	Ø300
Velocidad de equilibrado (mm)	1600 1)	1600 1)	410-750 1)	410-750 1)
Potencia del motor (KW)	1.5 2)	2.2 2)	3 2)	5.5 2)
Par de torsión de la junta universal (NM)	60	60	300	300
Cantidad mínima alcanzable de desequilibrio residual (e mar )	≤2,5 g	≤2,5 g	≤2,5 g	≤2,5 g
Una vez reducida la tasa (%)	≥90	≥90	≥90	≥90

Datos técnicos principales

Máquinas balanceadora de ejes de transmisión de dos y tres piezas

Especificaciones	PHCT-100	PHCT-350	PHCF-100	PHCF-350
Masa de la pieza de trabajo (kg)	100	350	100	350
Longitud efectiva de la pieza de trabajo (mm)	4500	4500	4000	4000
Diámetro máximo de la pieza (mm)	Φ130	Φ130	Φ130	Φ130
Diámetro del tubo del eje de la pieza de trabajo (mm)	Ø120	Ø120	Ø120	Ø120
Velocidad de equilibrado (mm)	3200 1)	3200 1)	3200 1)	3200 1)
Potencia del motor (KW)	2.2 2)	2.2 2)	2.2 2)	2.2 2)
Par de torsión de la junta universal (NM)	60	60	60	60
Cantidad mínima alcanzable de desequilibrio residual (emar)	≤2,5 g	≤2,5 g	≤2,5 g	≤2,5 g
Longitud de la cama (mm)	6000	6000	7000	7000
Una vez reducida la tasa (%)	≥90	≥90	≥90	≥90

Notas:

Regulación de velocidad continua
Conversión de frecuencia

Aplicación

La máquina equilibradora de ejes de transmisión es un equipo especial que se utiliza para comprobar el desequilibrio de varios ejes de transmisión.

Características funcionales

Los soportes diseñados por Jianping pueden transmitir fuerza mecánica, que es firme y confiable, con baja amortiguación de vibraciones y buena rigidez.
El sensor tiene buena linealidad, es duradero y confiable.
Sistema de medición electrónico Jianping, HMI amigable

Datos técnicos principales

Máquinas balanceadora de ejes de transmisión de dos y tres piezas

Especificaciones	PHCT-100	PHCT-350
Masa de la pieza de trabajo (kg)	100	350
Longitud efectiva de la pieza de trabajo (mm)	4500	4500
Diámetro máximo de la pieza (mm)	Φ130	Φ130
Diámetro del tubo del eje de la pieza de trabajo (mm)	Ø120	Ø120
Velocidad de equilibrado (mm)	3200 1)	3200 1)
Potencia del motor (kW)	2.2 2)	2.2 2)
Par de torsión de la junta universal (NM)	60	60
Cantidad mínima alcanzable de desequilibrio residual (emar)	≤2,5 g	≤2,5 g
Longitud de la cama (mm)	6000	6000
Una vez reducida la tasa (%)	≥90	≥90

Notas

1) Regulación de velocidad continua

2) Conversión de frecuencia

Aplicación

La máquina equilibradora de ejes de transmisión es un equipo especial que se utiliza para comprobar el desequilibrio de varios ejes de transmisión.

Características

Los soportes diseñados por Jianping pueden transmitir fuerza mecánica, que es firme y confiable, con baja amortiguación de vibraciones y buena rigidez.
El sensor tiene buena linealidad, es duradero y confiable.
Sistema de medición electrónico Jianping, HMI amigable.

Datos técnicos principales

Máquinas equilibradoras de ejes de transmisión de dos y tres piezas

Especificaciones	PHQ-50	PHCF-350
Masa de la pieza de trabajo (kg)	100	350
Longitud efectiva de la pieza de trabajo (mm)	4000	4000
Diámetro máximo de la pieza (mm)	Φ130	Φ130
Diámetro del tubo del eje de la pieza de trabajo (mm)	Ø120	Ø120
Velocidad de equilibrado (mm)	3200 1)	3200 1)
Potencia del motor (kW)	2.2 2)	2.2 2)
Par de torsión de la junta universal (NM)	60	60
Cantidad mínima alcanzable de desequilibrio residual (emar)	≤2,5 g	≤2,5 g
Longitud de la cama (mm)	7000	7000
Una vez reducida la tasa (%)	≥90	≥90

Notas:

Regulación de velocidad continua
Conversión de frecuencia

Aplicación

La máquina equilibradora de ejes de transmisión es un equipo especial que se utiliza para comprobar el desequilibrio de varios ejes de transmisión.

Características

Los soportes diseñados por Jianping pueden transmitir fuerza mecánica, que es firme y confiable, con baja amortiguación de vibraciones y buena rigidez.
El sensor tiene buena linealidad, es duradero y confiable.
Sistema de medición electrónico Jianping, HMI amigable.

Datos técnicos principales

Máquinas equilibradoras de ejes de transmisión de una sola pieza

Especificaciones	PHC-100	PHCF-350	PHC-1100	PHC-3500
Masa de la pieza de trabajo (kg)	100	350	1100	3500
Longitud efectiva de la pieza de trabajo (mm)	2000	2000	3000	3000
Diámetro máximo de la pieza (mm)	Φ130	Φ130	Φ400	Φ400
Diámetro del tubo del eje de la pieza de trabajo (mm)	Ø120	Ø120	Ø300	Ø300
Potencia del motor (kW)	1.5 2)	2.2 2)	3 2)	5.5 2)
Par de torsión de la junta universal (NM)	60	60	300	300
Cantidad mínima alcanzable de desequilibrio residual (emar)	≤2,5 g	≤2,5 g	≤2,5 g	≤2,5 g
Una vez reducida la tasa (%)	≥90	≥90	≥90	≥90

Notas:

Regulación de velocidad continua
Conversión de frecuencia

Aplicación

A1WH2-100 es una máquina equilibradora dinámica de soldadura automática especial para ejes de transmisión con una excelente relación costo-beneficio diseñada y producida por Shanghai Jianping.

La máquina adopta el modo de transmisión de junta universal, que puede transmitir mayor potencia y hacer que la operación sea más equilibrada. El equipo se utiliza principalmente para la medición del desequilibrio dinámico y la corrección automática de ejes de transmisión de dos y tres secciones.

Características

Soportes diseñados profesionalmente, transmiten la fuerza mecánica de manera efectiva, firme y confiable, con baja amortiguación de vibraciones y buena rigidez.
Sensor de alta sensibilidad, buena linealidad, duradero y confiable;
Transmisión de acoplamiento universal especial para máquina equilibradora, transmisión de potencia suave, arranque rápido, fácil operación;
Sistema de medición electrónica avanzado, HMI amigable, funciones completas;
Equipado con dispositivo de corrección automática de soldadura.

Datos técnicos principales

Máquinas equilibradoras de ejes de transmisión para soldadura automática A1WH1-100

Especificaciones	A1WH1-100
Masa de la pieza de trabajo (kg)	100
Diámetro máximo de la pieza de trabajo (mm)	Φ130
Longitud efectiva de la pieza de trabajo (mm)	3000
Potencia del motor (kW)	4
Presión de aire de funcionamiento	0,4-0,6 MPa
Voltaje de funcionamiento	CA 380 V, 50 Hz
Protección	Protección de secuencia de fases, protección contra sobrecarga y monitoreo de presión de aire.
Tipo de máquina equilibradora	Máquina equilibradora de cojinetes blandos

Aplicación

Adecuado para equilibrar lotes grandes de rotores de ejes en miniatura, como micromotores y herramientas eléctricas.

Características funcionales

Adopte el dispositivo de accionamiento Jianping, que puede lograr un posicionamiento automático preciso.
Se detiene automáticamente si la medición está calificada y se detiene automáticamente en el punto desequilibrado si no está calificada.
Evite buscar ángulos manualmente, mejorando así la eficiencia del trabajo.
La transmisión por correa de corte descendente es conveniente para cargar y descargar.
Pantalla táctil HMI, fácil de operar.
Software de medición de la máquina equilibradora Jianping

Datos técnicos principales

Balanceadora de posicionamiento automático PHQ-1.6D/5D/16D (rodamiento Harding)

Especificaciones	PHQ-1.6D/5D/16D	PHQ-G5D/16D
Masa de la pieza de trabajo (kg)	1.6/5/16	5/16
Diámetro máximo de la pieza (mm)	Φ260	Φ300
Distancia entre dos soportes de rodamientos (mm)	40 ~ 500	15 ~ 500
Diámetro del diario Alcance de la pieza de trabajo (mm)	Φ3~30	Φ3~40
Diámetro del alcance de la correa de transmisión (mm)	Φ20~200	Φ20~200
Velocidad de rotación cuando el diámetro de la correa de transmisión es de 100 mm (rpm)	~1470 1)	~1410 1)
Potencia del motor (kW)	Servomotor 0,4	Motor de corriente continua de 0,2
Cantidad mínima alcanzable de desequilibrio residual (emar)	≤0,15 g·mm/kg	≤0,15 g·mm/kg

Datos técnicos principales

Máquina balanceadora de posicionamiento automático PRQ-0.5D/1.6D/5D/16D (cojinete blando)

Especificaciones	PRQ-0,5D/1,6D	PRQ-5D/16D
Masa de la pieza de trabajo (kg)	0,5/1,6	5/16
Diámetro máximo de la pieza (mm)	Φ150	Φ350
Distancia entre dos soportes de rodamientos (mm)	20 ~ 320	20 ~ 320
Diámetro del alcance de la correa de transmisión (mm)	Φ10~50	Φ5~200
Velocidad de rotación cuando el diámetro de la correa de transmisión es de 100 mm (rpm)	~1470 1)	~1470 1)
Potencia del motor (kW)	0,1 servomotor	Servomotor 0,4
Cantidad mínima alcanzable de desequilibrio residual (emar)	≤0,1 g·mm/kg	≤0,15 g·mm/kg
Fuerza	CA 220 V, monofásica, 50 Hz	CA 220 V, monofásica, 50 Hz

Datos técnicos principales

Máquina equilibradora de posicionamiento automático con cojinetes blandos de dos estaciones PR2Q-0.5D/1.6D

Especificaciones	PR2Q-0,5D	PR2Q-1.6D
Masa de la pieza de trabajo (kg)	0,5	1,6
Diámetro máximo de la pieza (mm)	Φ150	Φ150
Distancia entre dos soportes de rodamientos (mm)	20 ~ 320	20 ~ 320
Diámetro del diario alcance de la pieza de trabajo (mm)	Φ2~10	Φ2~10
Diámetro del alcance de la correa de transmisión (mm)	Φ60	Φ60
Velocidad de rotación cuando el diámetro de la correa de transmisión es de 100 mm (rpm)	~1200 1)	~1200 1)
Potencia del motor (kW)	Motor paso a paso de 0,05	Motor paso a paso de 0,05
Cantidad mínima alcanzable de desequilibrio residual (emar)	≤0,1 g·mm/kg	≤0,1 g·mm/kg
Fuerza	CA 220 V, monofásica, 50 Hz	CA 220 V, monofásica, 50 Hz

Datos técnicos principales

Máquina equilibradora de posicionamiento automático de gran tamaño PHQ-50D/160D

Especificaciones	PHQ-50D	PHQ-160D
Masa de la pieza de trabajo (kg)	50	160
Diámetro máximo de la pieza (mm)	Φ700	Φ1000
Distancia entre dos soportes de rodamientos (mm)	80 ~ 700	130 ~ 1270
Diámetro del diario Alcance de la pieza de trabajo (mm)	Φ8~140	Φ15~180
Diámetro del alcance de la correa de transmisión (mm)	Φ20~200	Φ40~400
Velocidad de rotación cuando el diámetro de la correa de transmisión es de 100 mm (rpm)	700,1050 1)	1260 1)
Potencia del motor (kW)	Servomotor 1,5	3 servomotores
Cantidad mínima alcanzable de desequilibrio residual (emar)	≤0,15 g·mm/kg	≤0,15 g·mm/kg

Datos técnicos principales

Máquina equilibradora de posicionamiento automático PRS-0.3D/1.1D

Especificaciones	PRS-0.3D	PRS-1.1D
Masa de la pieza de trabajo (kg)	0.3	1.1
Diámetro máximo de la pieza (mm)	Φ40	Φ80
Distancia entre dos soportes de rodamientos (mm)	7-44	15-110
Diámetro del diario alcance de la pieza de trabajo (mm)	1,5-10	2-12
Velocidad de equilibrado cuando el diámetro de la correa de transmisión es de 40 mm (rpm)	~3670
Potencia del motor (kW)	Motor paso a paso 0,1	Motor paso a paso 0,1
Cantidad mínima alcanzable de desequilibrio residual (emar)	≤1 g·mm/Kg	≤1 g·mm/Kg
Fuente de alimentación	Monofásica 220V 50HZ	Monofásica 220V 50HZ

Notas

1)Regulación de velocidad continua

Aplicación

Adecuado para equilibrar lotes grandes de rotores de ejes en miniatura, como micromotores y herramientas eléctricas.

Características funcionales

Adopte el dispositivo de accionamiento Jianping, que puede lograr un posicionamiento automático preciso.
Se detiene automáticamente si la medición está calificada y se detiene automáticamente en el punto desequilibrado si no está calificada.
Evite buscar ángulos manualmente, mejorando así la eficiencia del trabajo.
La transmisión por correa de corte descendente es conveniente para cargar y descargar.
Pantalla táctil HMI, fácil de operar.
Software de medición de la máquina equilibradora Jianping

Datos técnicos principales

Equilibradora de posicionamiento automático PHQ-1.6D/5D/16D (rodamiento Harding)

Especificaciones	PHQ-1.6D/5D/16D	PHQ-G5D/16D
Masa de la pieza de trabajo (kg)	1.6/5/16	5/16
Diámetro máximo de la pieza (mm)	Φ260	Φ300
Distancia entre dos cojinetes de apoyo (mm)	40 ~ 500	15 ~ 500
Diámetro del diario alcance de la pieza de trabajo (mm)	Φ3~30	Φ3~40
Diámetro del alcance de la correa de transmisión (mm)	Φ20~200	Φ20~200
Velocidad de rotación cuando el diámetro de la correa de transmisión es de 100 mm (rpm)	~1470 1)	~1470 1)
Potencia del motor (kW)	Servomotor 0,4	Motor de corriente continua de 0,2
Cantidad mínima alcanzable de desequilibrio residual (emar)	≤0,15 g·mm/kg	≤0,15 g·mm/kg

Datos técnicos principales

Máquina equilibradora de posicionamiento automático PRQ-0.5D/1.6D/5D/16D (cojinete blando)

Especificaciones	PRQ-0,5D/1,6D	PRQ-5D/16D
Masa de la pieza de trabajo (kg)	0,5/1,6	5/16
Diámetro máximo de la pieza (mm)	Φ150	Φ350
Distancia entre dos cojinetes de apoyo (mm)	20 ~ 320	20 ~ 320
Diámetro del alcance de la correa de transmisión (mm)	Φ10~50	Φ5~200
Velocidad de rotación cuando el diámetro de la correa de transmisión es de 100 mm (rpm)	~1470 1)	~1470 1)
Potencia del motor (kW)	0,1 servomotor	Servomotor 0,4
Cantidad mínima alcanzable de desequilibrio residual (emar)	≤0,1 g·mm/kg	≤0,15 g·mm/kg
Fuerza	CA 220 V, monofásica, 50 Hz	CA 220 V, monofásica, 50 Hz

Notas

Conversión de frecuencia

Aplicación

Adecuado para equilibrar lotes grandes de rotores de ejes en miniatura, como micromotores y herramientas eléctricas.

Características

Adopte el dispositivo de accionamiento Jianping, que puede lograr un posicionamiento automático preciso.
Se detiene automáticamente si la medición está calificada y se detiene automáticamente en el punto desequilibrado si no está calificada.
Evite buscar ángulos manualmente, mejorando así la eficiencia del trabajo.
La transmisión por correa de corte descendente es conveniente para cargar y descargar.
Pantalla táctil HMI, fácil de operar.
Software de medición de la máquina equilibradora Jianping

Datos técnicos principales

Máquina equilibradora de posicionamiento automático PRQ-0.5D/1.6D/5D/16D (cojinete blando)

Especificaciones	PRQ-0,5D/1,6D	PRQ-5D/16D
Masa de la pieza de trabajo (kg)	0,5/1,6	5/16
Diámetro máximo de la pieza (mm)	Φ150	Φ350
Distancia entre dos cojinetes de apoyo (mm)	20 ~ 320	20 ~ 320
Diámetro del diario alcance de la pieza de trabajo (mm)	Φ2~10	Φ5~35
Diámetro del alcance de la correa de transmisión (mm)	Φ10~50	Φ5~200
Velocidad de rotación cuando el diámetro de la correa de transmisión es de 100 mm (rpm)	~1470 1)	~1470 1)
Potencia del motor (kW)	0,1 servomotor	Servomotor 0,4
Cantidad mínima alcanzable de desequilibrio residual (emar)	≤0,1 g·mm/kg	≤0,15 g·mm/kg
Fuerza	CA 220 V, monofásica, 50 Hz	CA 220 V, monofásica, 50 Hz

Notas:

Regulación de velocidad continua

Aplicación

La equilibradora autopropulsada con cojinetes blandos es adecuada para la prueba de desequilibrio dinámico de rotores de motores pequeños y micro.

Características

Desarrollado para los requisitos de equilibrio dinámico de rotores en miniatura.
Unidad de accionamiento doble, se puede utilizar para equilibrar el conjunto.
El pedestal de cojinete adopta una estructura de cojinete blando.
Utilice un sensor para lograr la precisión de medición requerida por el equilibrio dinámico.
Sistema de medición Jianping, HMI amigable, fácil de operar.

Datos técnicos principales

Máquina balanceadora autopropulsada con cojinetes blandos

Especificaciones	PRZS-0.3	PRZS-1.1	PRZS-5
Masa de la pieza de ctrabajo (kg)	0.3	1.1	5
Diámetro máximo de la pieza (mm)	40	80	300
Cantidad mínima alcanzable de desequilibrio residual (emar)	0,15 g·mm/kg	0,15 g·mm/kg	0,15 g·mm/kg

Datos técnicos principales

Máquina balanceadora autopropulsada con cojinetes rígidos

Especificaciones	PHZS-30	PHZS-50	PHZS-160
Masa de la pieza de trabajo (kg)	30	50	160
Diámetro máximo de la pieza (mm)	Φ550	Φ550	Φ800
Distancia entre dos soportes de rodamientos (mm)	300	40-700	40-1070
Fuerza	CA 220 V, monofásica, 50/60 Hz	CA 220 V, monofásica, 50/60 Hz	CA 220 V, monofásica, 50/60 Hz
Cantidad mínima alcanzable de desequilibrio residual (emar)	≤1 g·mm/kg	≤1 g·mm/kg	≤1 g·mm/kg

Aplicación

Es adecuado para la detección de desequilibrio general del rotor del ventilador de extracción de la cocina.

Características funcionales

Adopte pedestales de cojinetes generales de gran resistencia y alta precisión.
Se utiliza un accesorio neumático especial para el equilibrio general.
El equipo tiene funciones de protección y cerraduras de seguridad.
Puertas de seguridad con cubierta protectora de empuje y tracción izquierda y derecha, operación segura y confiable

Datos técnicos principales

Máquina balanceadora autopropulsada con cojinetes rígidos

Especificaciones	PHZS-50	PHZS-160
Masa máxima de la pieza de trabajo (kg)	50	160
Diámetro máximo de la pieza de trabajo (mm)	Φ550	Φ800
Distancia entre dos cojinetes de apoyo (mm)	40-700	40-1070
Fuerza	CA 220 V, monofásica, 50/60 Hz	CA 220 V, monofásica, 50/60 Hz

Aplicación

Es adecuado para el equilibrio general de productos como el conjunto de ventiladores de refrigeración de automóviles.

Características

Adopte pedestales de cojinetes generales con cojinetes blandos, alta precisión.
Los accesorios diseñados por Jianping se fijan con mandriles rápidos y se aplican al equilibrio general del conjunto del ventilador de enfriamiento del automóvil.

Datos técnicos principales

Especificaciones	PRZD-5
Masa de la pieza de trabajo (kg)	5
Tamaño del marco de la pieza de trabajo (mm)	Φ440-500
Altura de trabajo (mm)	1125
Fuerza	CA 220 V, monofásica, 50/60 Hz
Cantidad mínima alcanzable de desequilibrio residual (emar)	1 g·mm/kg

Aplicación

Se utiliza para la corrección del desequilibrio de piezas giratorias, como rotores de motores de tamaño grande y mediano, impulsores, cigüeñales, rodillos y ejes, etc.

Características funcionales

Soportes diseñados profesionalmente, que pueden transmitir eficazmente la fuerza mecánica, firmes y confiables, con baja amortiguación de vibraciones y buena rigidez.
Sensor de alta sensibilidad, buena linealidad, duradero y confiable.
Principio de medición de calibración, alta precisión, que permite un alto desequilibrio inicial.
Estructura de transmisión por correa, alta precisión de medición, más cómodo de usar.
Sistema de medición electrónica Jianping, HMI amigable, fácil de operar
Diseño modular, amplia gama de aplicaciones.
Adopta una pieza de accionamiento neumático, sin necesidad de tensar manualmente la correa de transmisión.

Aplicación

Se utiliza para la corrección del desequilibrio de piezas giratorias, como rotores de compresores de aire.

Características funcionales

Aplicación

Se utiliza para la corrección del desequilibrio de piezas giratorias como retardadores.

Características

Esta máquina adopta el sistema de medición electrónica de Jianping, tanto el equilibrio dinámico como el estático están disponibles, los modos de rodamiento son de hasta 10 tipos, la adición y eliminación de peso, la rotación en sentido horario y antihorario se pueden personalizar de manera flexible. La cantidad de desequilibrio y la unidad de ángulo de la pantalla de medición se pueden personalizar, y la unidad se puede convertir en tiempo real para satisfacer las necesidades de diferentes clientes.

Notas

1. Esta máquina equilibradora especial está diseñada para el impulsor de la aspiradora.

2. Adopta una estructura vertical, abrazaderas neumáticas rápidas, corte de labios neumático, pantalla táctil 680D avanzada con sistema de medición de posicionamiento automático. Para lograr una instalación rápida, posicionamiento automático de peso.

Aplicación

Es adecuado para la detección de equilibrio de rotores de disco, como ventiladores de tanques de agua.

Características

Los soportes diseñados por Jianping pueden transmitir fuerza mecánica, que es firme y confiable, con pequeña amortiguación de vibraciones y buena rigidez.
Sensor de alta sensibilidad, buena linealidad, duradero y confiable.
Principio de medición de calibración, que permite un alto desequilibrio inicial.
Equipado con un accesorio especial, más conveniente para la sujeción.
Sistema de medición electrónico, HMI amigable, funciones potentes.

Especifiaciones	PHLD-35Q
Masa máxima de la pieza de trabajo (kg)	35
Diámetro máximo de la pieza de trabajo (mm)	Φ400
Altura de la pieza de trabajo (mm)	200
Velocidad del husillo (rpm)	800 4)
Potencia del motor (kW)	1.5 3)
Cantidad mínima alcanzable de desequilibrio residual (emar)	2 g · mm/kg

Notas

Con capucha
Sin capucha
Conversión de frecuencia
Regulación de velocidad continua
CC sin escobillas
Servomoto

Aplicación

Es adecuado para la detección de desequilibrios en rotores de motores.

Características

El ciclo de producción continuo es un funcionamiento eficiente y rítmico.
Es conveniente para el cambio de producto, solo es necesario reemplazar el accesorio del producto y ajustar la posición del sensor.
HMI con pantalla táctil, fácil de operar.
Diseño de estructura ergonómica, la eficiencia de uso de la máquina es alta.
Puede integrarse con la línea de montaje para proporcionar una producción totalmente automática.
Rendimiento estable y estructura confiable.

Aplicación

Es adecuado para la detección de desequilibrio en rotores de motores sin escobillas.

Características

Desarrollado para los requisitos de equilibrio dinámico de microrotores.
Dispositivo autopropulsado, se puede utilizar para equilibrar el conjunto.
El sistema de soporte adopta una estructura de soporte suave.
El sensor de alta precisión logra la precisión de medición requerida por el equilibrio dinámico.
Sistema de medición de Jianping, HMI amigable, fácil de operar.

Aplicación

Es adecuado para la detección de desequilibrio en rotores de motores sin núcleo.

Características

Desarrollado para los requisitos de equilibrio dinámico de rotores de micromotores sin núcleo.
Dispositivo de accionamiento doble, se puede utilizar para equilibrar el conjunto.
El sistema de soporte adopta una estructura de soporte suave.
Diseño de estructura ergonómica, uso de la máquina y eficiencia de detección alta.
Sistema de medición de Jianping, HMI amigable, fácil de operar.

Aplicación

Se aplica a la detección de desequilibrio de la turbina en el convertidor de par de fluido del automóvil.

Características

Pantalla táctil de 1,10 pulgadas
Tecnología avanzada de software de medición de equilibrio.
Medición automática
Diseño de estructura ergonómica, la eficiencia de uso de la máquina es alta.
Carga y descarga manual

Aplicación

Es adecuado para la detección del equilibrio dinámico de bombas turbomoleculares.

Características

Conveniente para cargar y descargar.
Sistema de soportes con cojinetes blandos diseñado por Jianping
Diseño modular, aplicado al equilibrio del impulsor de la bomba turbomolecular.

Especificaciones	PRF-16	PRF-30	PRF-50
Masa máxima de la pieza de trabajo (kg)	16	30	50
Diámetro máximo de la pieza de trabajo (mm)	Φ300	Φ350	Φ550
Distancia entre dos cojinetes de apoyo (mm)	350	350	650
Diámetro del alcance de la correa de transmisión (mm)	100-200	100-300	100-350
Velocidad de rotación cuando el diámetro de la correa de transmisión es de 100 mm (r/min)	900	800	600
Potencia del motor (kW)	0,3 CC	0,45 CC	0,75 CC
Cantidad mínima alcanzable de desequilibrio residual (emar)	≤0,15 g·mm/kg	≤0,15 g·mm/kg	≤0,15 g·mm/kg

Aplicación

Se utiliza principalmente para ventiladores de rotor externo, calentadores, etc. La pieza de trabajo hace un equilibrio completo. Tenga en cuenta la precisión de equilibrio de todo el componente para eliminar la cantidad de desequilibrio causada por los cojinetes, otras piezas y errores de ensamblaje. Mejore la calidad de los productos. 2. El módulo mecánico bien diseñado permite un equilibrio rápido y preciso del rotor. Tendrá una mayor variedad. Use menos dinero para elegir el mejor equipo de equilibrio.

Especificaciones	PHZS-5B
Masa máxima de la pieza de trabajo (kg)	5
Altura de la pieza de trabajo (mm)	350
Cantidad mínima alcanzable de desequilibrio residual (emar)	5 g · mm/kg

Aplicación

Se utiliza principalmente en el equilibrio completo de conjuntos completos de motores de cintas de correr. Consideración total de la precisión del equilibrio para el componente general. 2. Elimina la cantidad de desequilibrio causada por la inexactitud del ensamblaje de los cojinetes y otras piezas. Mejora la calidad del producto. 3. Sistema de soporte de cojinete duro, amplio rango de medición, baja tasa de fallas, accesorio especial personalizado, se fija con mandril rápido. Aplicar al equilibrio completo a la perfección.

Especificaciones	PHZS-30
Masa máxima de la pieza de trabajo (kg)	30
Diámetro máximo de la pieza de trabajo (mm)	300
Cantidad mínima alcanzable de desequilibrio residual (emar)	1 g · mm/kg

Aplicación

Esta máquina se utiliza principalmente para pruebas de equilibrio dinámico de discos de freno, tambores de freno, sierras, impulsores de bombas de agua, ruedas de pulido, poleas y otros rotores en forma de disco. 2. Debido al uso de abrazaderas de inflado neumáticas, tiene una precisión muy alta al mismo tiempo que también tiene una función de sujeción de liberación rápida que mejora enormemente la eficiencia del trabajo

Especificaciones	PHLD-35Q
Masa máxima de la pieza de trabajo (kg)	35 (con abrazadera)
Diámetro máximo de la pieza de trabajo (mm)	Φ400
Altura máxima de la pieza de trabajo (mm)	200
Velocidad del husillo (rpm)	~800
Potencia del motor (kW)	1.5 conversión de frecuencia
Cantidad mínima alcanzable de desequilibrio residual (emar)	2 g.mm/kg
Relación de reducción del desequilibrio	90%

Aplicación

Se utiliza principalmente para ventiladores de techo, luces, etc. La pieza de trabajo hace un equilibrio completo. Tenga en cuenta la precisión de equilibrio de todo el componente para eliminar la cantidad de desequilibrio causada por los cojinetes, otras piezas y errores de ensamblaje. Mejore la calidad de los productos. 2. El módulo mecánico bien diseñado permite un rotor de equilibrio rápido y preciso. Tendrá una mayor variedad. Use menos dinero para elegir el mejor equipo de equilibrio. 3. Esta máquina equilibradora adopta un soporte de cojinete blando con mayor precisión. Accesorio especial personalizado. Pieza de trabajo fija con pinza rápida. Perfectamente aplicada para el equilibrio del ensamblaje.

Especificaciones	PRZD-DSD
Masa máxima de la pieza de trabajo (kg)	5
Velocidad de equilibrado (rpm)	200-700
Diámetro máximo de la pieza de trabajo (mm)	700-1300
Cantidad mínima alcanzable de desequilibrio residual (emar)	5 g · mm/kg
Tasa de reducción del desequilibrio (%)	90%
Voltaje de trabajo	CA 220 V
Sistema	JP-380/JP-680

Aplicación

Esta máquina equilibradora especial está diseñada para el impulsor de la aspiradora. 2. Adopta una estructura vertical, abrazaderas neumáticas rápidas, corte de labios neumático, pantalla táctil avanzada de 680D con sistema de medición de posicionamiento automático. Para lograr una instalación rápida, posicionamiento automático de peso.

Unidad de medición JP-800

Interfaz hombre-máquina (IHM)

Sistema operativo Linux

Operación de pantalla táctil

-Interfaz hombre-máquina amigable, operación conveniente y rápida.

Gestión de múltiples cuentas

-Tiene tres cuentas y contraseñas de “Administrador”, “Inspector” y “Operador”.

-Según los diferentes roles, el usuario puede crear diferentes cuentas, contraseñas y permisos, así como abrir las funciones correspondientes, lo que resulta muy conveniente para la gestión de personal y equipos.

Pantalla multilingüe

-Selección de 8 idiomas

-Se pueden seleccionar chino, inglés, árabe, portugués, francés, tailandés, español y ruso.

Interfaz visual

-La visualización del valor medido es una combinación de números y gráficos vectoriales que pueden detectar rápidamente la magnitud y el ángulo del desequilibrio.

- Los parámetros del sistema tienen información rápida, incluida la definición del parámetro y el rango de configuración. Es fácil para los usuarios comenzar.

-Juzga automáticamente si el rotor está calificado o no, con indicaciones de color.

-Métodos de calibración flexibles, el proceso también tiene instrucciones de asistente, la interfaz de calibración profesional es más fácil de mantener.

Medición de equilibrio dinámico en un solo plano, dos planos y tres planos

-Se pueden seleccionar la medición de equilibrio dinámico de dos planos, la medición de equilibrio estático de un solo plano y la medición de equilibrio de tres planos. Puede equiparse con posicionamiento automático, ayuda de indexación y otras funciones.

Medición de equilibrio estático en un solo plano

Medición del equilibrado dinámico en dos planos

Medición de equilibrio dinámico y estático en tres planos

Parámetros del rotor

-Almacenamiento de fórmulas, puede almacenar 500 parámetros de piezas de trabajo diferentes y es rápido y conveniente llamar directamente a las especificaciones de la pieza de trabajo correspondientes después del cambio de pieza de trabajo.

Registros históricos

- Hay una variedad de métodos de registro en la configuración, que pueden almacenar 1 millón de datos históricos de medición. Los registros históricos se pueden exportar y respaldar en el servidor, así como eliminar, y el acceso predeterminado es el de administrador.

Mensaje de alarma

- Cuando el equipo falla, toda la información de alarma se puede ver en la alarma, lo que resulta conveniente para una rápida resolución de problemas.

Ayuda para la indexación

- La ayuda de indexación en el diagrama vectorial de la pantalla puede mostrar la posición angular actual del rotor, lo que resulta conveniente para que el usuario encuentre el punto de desequilibrio (el hardware debe configurarse adicionalmente).

Algoritmo de indexación

-El objetivo principal del sistema de medición del equilibrador es indicar al usuario el ángulo en el que se debe añadir o quitar peso. En el proceso de calibración real, la cantidad de desequilibrio a menudo se convierte en una cantidad corregible. Algunos rotores solo se pueden corregir en ciertos ángulos; por ejemplo, a las aspas del ventilador solo se les puede añadir peso en algunas aspas. Si estas posiciones corregibles se distribuyen uniformemente en la circunferencia, se puede seleccionar el algoritmo de indexación. El sistema de medición electrónico proporciona un algoritmo de visualización de indexación para referencia del operador mientras muestra la cantidad de desequilibrio.

Compensación de la abrazadera

- En el proceso de equilibrado dinámico, la precisión de la abrazadera afecta directamente la precisión del equilibrado dinámico de la pieza de trabajo, por lo que se requiere que la abrazadera tenga una alta precisión, pero en el proceso de procesamiento real, la abrazadera no puede ser absolutamente concéntrica, por lo tanto, al usar la función de compensación de la abrazadera, la influencia del accesorio en el equilibrado dinámico de la pieza de trabajo se puede reducir dentro de la precisión permitida.

Cálculo de tolerancia ISO

-Se utiliza para calcular el desequilibrio del funcionamiento del rotor, seleccione el estándar ISO1940 que se utiliza para calcular el desequilibrio permitido, seleccione el estándar correspondiente y haga clic en el botón a continuación para calcular el desequilibrio permitido del rotor, además, el nivel de precisión también se puede personalizar.

Impresión de datos

-Puede conectarse al servidor del usuario para imprimir y realizar copias de seguridad, siempre que el segmento de red de la dirección IP del equipo sea coherente con el segmento de red del servidor. El usuario también puede utilizar la impresora local para imprimir informes de balanceo dinámico.

Asistencia remota

- Siempre que nuestra empresa haya abierto la función remota para su equipo, sin importar en qué país se encuentre, solo necesita conectar el equipo a la red, luego podemos brindarle asistencia remota, diagnóstico de fallas y servicio en tiempo real.

Aplicación

El sistema de medición de desequilibrio dinámico JP820 es un sistema de medición electrónico con múltiples funciones y alta precisión de medición desarrollado por Shanghai Jianping. Puede adaptarse a todo tipo de máquinas balanceadoras de plano simple o doble y de cojinetes blandos o duros, y puede conectarse de manera fácil y flexible con varios sensores de velocidad y sensores piezoeléctricos. El sistema tiene una amplia gama de adaptabilidad, alta eficiencia, gran versatilidad de datos y puede generar datos a través de una interfaz estándar.

Características funcionales

Rica capacidad de expansión
Gestión de múltiples cuentas
Pantalla multilingüe
Interfaz intuitiva, operación guiada.
Medición de equilibrio dinámico y estático vertical/horizontal, de un solo plano, de dos planos y de tres planos
Registre varios grupos de parámetros del rotor y cámbielos con una tecla
Los registros históricos se pueden personalizar y exportar.
Impresión de informes, impresión de etiquetas.
Asistencia remota.

El sistema de medición electrónico JP-580 se puede adaptar a varias máquinas equilibradoras de plano simple o doble y de cojinetes blandos o duros, y se puede conectar de forma cómoda y flexible a varios sensores de velocidad y sensores piezoeléctricos.

La unidad de medición electrónica JP-580 adopta un host industrial Advantech, una pantalla LCD de 17 pulgadas, sistema operativo Windows XP, alta velocidad de funcionamiento, alta confiabilidad, excelente rendimiento a prueba de polvo y golpes, y puede adaptarse a varios entornos industriales. Los datos son muy versátiles y pueden generarse a través de interfaces estándar.

Rango de velocidad: 120-12000r/min
Resolución mínima: 0,001 mg
Tiempo mínimo de medición: 3 s
Rango dinámico de medición 1:100000

- Varios métodos de medición Equilibrado dinámico, equilibrado estático, modos de soporte de hasta 10 tipos.

- Alta precisión de medición utilizando una combinación de múltiples coeficientes de escala, ajuste automático de la sensibilidad del sistema, sin saltos en los cambios, doble filtrado de software y hardware, compresión de datos y medición estable.

- Unidad de bricolaje Unidad personalizada de cantidad de desequilibrio y ángulo para visualización. Se encuentra disponible una conversión de unidades en tiempo real para satisfacer los diferentes requisitos de los clientes.

- Compensación completa Compensación eléctrica, compensación de llave plana, compensación de pinza, compensación de pinza girando hasta 9 veces.

- Algoritmo tecnológico Algoritmo de indexación, algoritmo de perforación y algoritmo de cigüeñal.

- Proceso de calibración completo La interfaz de calibración especializada brinda mayor comodidad para el mantenimiento. Hasta 10 etapas de calibración. Verificación en tiempo real del coeficiente de calibración, también coincide con el gráfico lineal.

- Alarma de desconexión del sensor Diagnóstico automático de desconexión del sensor, alarma inmediata para evitar un falso equilibrio de la pieza de trabajo.

- Varios idiomas El idioma de visualización y el idioma del informe de impresión están disponibles en chino, inglés, ruso, etc.

- Operación conveniente La visualización del valor medido utiliza una combinación de números y gráficos vectoriales. Todos los parámetros del sistema tienen información rápida, incluida la definición del parámetro y el rango de configuración. El proceso de calibración es guiado.

- Gran capacidad de almacenamiento de datos Almacenamiento de base de datos. Almacenamiento ilimitado de datos del rotor y datos de compensación de la abrazadera, y registros medidos de 10 000 registros de ciclos.

- Historial Registra automáticamente el valor medido anterior, métodos de registro opcionales.

- Excelente compatibilidad de archivos Los archivos de bases de datos se pueden abrir en Office. Operaciones como "Buscar", "Estadísticas", "Filtrar", "Clasificar" y "Exportar" están disponibles a través del software auxiliar de consulta de bases de datos.

- Informe de medición múltiple Informe de medición, informe de equilibrio, informe de medición de un solo plano, etc. La información de notas para los datos del rotor se puede agregar en cualquier momento y mostrar en el informe.

- Gestión integrada de múltiples equilibradoras (módulo adicional) Se puede establecer un centro de monitoreo para monitorear el estado de medición de múltiples equilibradoras en tiempo real y administrar los datos de manera efectiva.

- Ayuda de indexación (módulo adicional) El cursor en el vector puede indicar la posición angular actual del rotor, lo que resulta conveniente para que los usuarios encuentren el punto de desequilibrio.

La unidad de medición eléctrica JP-380 es un instrumento de medición eléctrica de microcomputadora desarrollado recientemente por nosotros mismos con un transductor piezoeléctrico como sensor electromecánico. La unidad de medición puede mostrar la velocidad de rotación, el valor medido y la posición de fase de manera intuitiva con opciones de seis modelos de soporte disponibles mientras que el sensor piezoeléctrico posee una gran capacidad de salida, pequeño volumen y alta estabilidad.

INTRODUCCIÓN DE FUNCIONES

1. Pantalla digital del valor medido y del ángulo, directa y fácil de leer.

2. Chip Intel 8051, seguro, confiable y rápido.

3. Componentes importados con menor tasa de fallos

4. Múltiples métodos de compensación

5. Bloqueo automático de la velocidad de rotación.

VENTAJAS

1. Viene con la unidad de microcontrolador Intel 8051, el sistema de la máquina principal es altamente estable y antiinterferencias.

2. Pantalla de tubo digital, directa y fácil de leer.

3. Los componentes principales de alta calidad se importan de Estados Unidos y Japón.

4. El sistema de recopilación de datos emplea un amplificador programado automático y un filtro de alto rendimiento con un rango de medición dinámico de más de 80 DB.

La unidad de medición eléctrica JP-580B es un sistema de máxima precisión y funcionalidad. Se puede aplicar en todo tipo de máquinas de placa simple o doble y de cojinetes duros o blandos, y se puede conectar fácilmente con diferentes sensores de velocidad y presión. La unidad adopta una placa base de computadora industrial equipada con una pantalla LCD de 15 pulgadas, memoria de 1 G, placa eléctrica 4 G Sistema operativo Windows XP. Con una alta velocidad de funcionamiento y una gran capacidad a prueba de polvo y vibraciones, es aplicable a varios entornos industriales.

CARACTERÍSTICAS

1. LCD de 15 pulgadas

2. Sistema operativo Windows XP

3. Pantalla en chino o inglés

4. Almacenamiento para 1000 tipos de parámetros de rotor y 10 000 elementos de registros de medición

5. Software de equilibrado sofisticado

6. Métodos múltiples de algoritmos

7. La calibración de 10 etapas ofrece mayor precisión

8. Métodos múltiples de compensación

9. Pantalla auxiliar para taladrado y corte.

FECHA TECNOLÓGICA:

1. Alcance de RPM: 120-12000 r/min

2. Resolución mínima: 0,001 mg

3. Tiempo de medición más corto: 3 s

4. Rango dinámico medible: 1:100000

CARACTERÍSTICAS DE LOS PRODUCTOS:

1. Varios métodos de medición: equilibrio dinámico , equilibrio estático o ambos, diez modos de soporte, adición o reducción de peso y rotación CW o CCW que se pueden personalizar de manera flexible.

2. Alta precisión: combinación de coeficientes de calibración múltiple, ajusta automáticamente la

sensibilidad del sistema, sin cambios ni saltos, filtración de onda dual por hardware y software,

compresión de datos de alta velocidad, medición más rápida, más estable y precisa.

3. Unidad de bricolaje: el usuario puede definir la unidad de equilibrio, la unidad de ángulo y la precisión mostradas.

Está disponible una conversión de unidad en tiempo real para cumplir con diferentes requisitos.

4. Compensación completa, compensación de llave plana, compensación de accesorios, hasta 9 veces de

dislocación de accesorios.

5. Algoritmo tecnológico: Algoritmo de indexación, Algoritmo de perforación, Algoritmo de fresado y

Algoritmo de cigüeñal.

6. Proceso de calibración consumado: la interfaz de calibración especializada proporciona más

comodidad para el mantenimiento. Hasta 10 segmentos de calibración. Verificación en tiempo real de

la calibración con gráfico lineal.

7. Alarma de desconexión del sensor: Diagnóstico automático de desconexión del sensor, rápida

evasión de falso equilibrio.

8. Bilingüe: idioma opcional en inglés o chino para visualización e impresión del formulario de informe.

9. Operación conveniente: Visualización numérica y vectorial combinada de valores medidos. Sugerencias

para todas las definiciones de parámetros y la configuración del dominio.

10. Gran almacenamiento de datos: almacenamiento de base de datos. Almacenamiento ilimitado de datos del rotor, datos de plantilla y

10 000 piezas de registros de bucle medidos.

11. Historial: Registro automático del historial, Métodos opcionales de grabación.

12. Buena frecuencia de datos: los archivos de bases de datos se pueden abrir en MS Office. Las operaciones como "Buscar", "Estadísticas", "Filtrar", "Clasificar" y "Llevar a cabo" están disponibles a través del software auxiliar.

13. Formulario de informe múltiple de medición: formulario de informe de medición, formulario de informe de equilibrio,

formulario de informe de medición de un solo plano, etc. La información de notas para los datos del motor se puede

agregar en cualquier momento y mostrar en formato de informe.

CONFIGURACIÓN OPCIONAL

1. Gestión general de múltiples balanceadores: Capacidad de establecer un centro de monitoreo para

el proceso de trabajo de monitoreo sincrónico de más de un balanceador y

la manipulación efectiva de los datos.

2. El cursor guía el ángulo: el cursor puede mostrar la posición de fase del rotor en el

módulo adicional agregado, lo que puede ayudar al usuario a encontrar el punto de desequilibrio.

La unidad de medición eléctrica JP-580 es un sistema de máxima precisión y funcionalidad. Se puede aplicar en todo tipo de máquinas de placa simple o doble y de cojinetes duros o blandos, y se puede conectar fácilmente con diferentes sensores de velocidad y presión. La unidad adopta una computadora industrial fabricada en Advantech Co, que está equipada con una pantalla LCD de 17 pulgadas y un sistema operativo Windows XP. Con una alta velocidad de funcionamiento y una gran capacidad de resistencia al polvo y a las sacudidas, es aplicable a varios entornos industriales.

CARACTERÍSTICAS

1. LCD de 17 pulgadas

2. Sistema operativo Windows XP

3. Pantalla en chino o inglés

4. Almacenamiento para 1000 tipos de parámetros de rotor y 10 000 elementos de registros de medición

5. Software de equilibrado sofisticado

6. Métodos múltiples de algoritmos

7. La calibración de 10 etapas ofrece mayor precisión

8. Métodos múltiples de compensación

9. Pantalla auxiliar para taladrado y corte.

DATOS TÉCNICOS:

1. Alcance de RPM: 120-12000 r/min

2. Resolución mínima: 0,001 mg

3. Tiempo de medición más corto: 3 s

4. Rango dinámico medible: 1:100000

CARACTERÍSTICAS DE LOS PRODUCTOS:

2. Alta precisión: combinación de coeficientes de calibración múltiple, ajusta automáticamente la

sensibilidad del sistema, sin cambios ni saltos, filtración de onda dual por hardware y software,

compresión de datos de alta velocidad, medición más rápida, más estable y precisa.

3. Unidad de bricolaje: el usuario puede definir la unidad de equilibrio, la unidad de ángulo y la precisión mostradas.

Está disponible una conversión de unidad en tiempo real para cumplir con diferentes requisitos.

4. Compensación completa, compensación de llave plana, compensación de accesorios, hasta 9 veces de

dislocación de accesorios.

5. Algoritmo tecnológico: Algoritmo de indexación, Algoritmo de perforación, Algoritmo de fresado y

Algoritmo de cigüeñal.

6. Proceso de calibración consumado: la interfaz de calibración especializada proporciona más

comodidad para el mantenimiento. Hasta 10 segmentos de calibración. Verificación en tiempo real de

la calibración con gráfico lineal.

7. Alarma de desconexión del sensor: Diagnóstico automático de desconexión del sensor, rápida

evasión de falso equilibrio.

8. Bilingüe: idioma opcional en inglés o chino para visualización e impresión del formulario de informe.

9. Operación conveniente: Visualización numérica y vectorial combinada de valores medidos. Sugerencias

para todas las definiciones de parámetros y la configuración del dominio.

10. Gran almacenamiento de datos: almacenamiento de base de datos. Almacenamiento ilimitado de datos del rotor, datos de plantilla y

10 000 piezas de registros de bucle medidos.

11. Historial: Registro automático del historial, Métodos opcionales de grabación.

13. Formulario de informe múltiple de medición: formulario de informe de medición, formulario de informe de equilibrio,

formulario de informe de medición de un solo plano, etc. La información de notas para los datos del motor se puede

agregar en cualquier momento y mostrar en formato de informe.

CONFIGURACIÓN OPCIONAL

1. Gestión general de múltiples balanceadores: Capacidad de establecer un centro de monitoreo para

el proceso de trabajo de monitoreo sincrónico de más de un balanceador y

la manipulación efectiva de los datos.

2. El cursor guía el ángulo: el cursor puede mostrar la posición de fase del rotor en el

módulo adicional agregado, lo que puede ayudar al usuario a encontrar el punto de desequilibrio.

JP-680A/680B/680 Unidad de medición eléctrica

CONFIGURACIÓN

1. Pantalla táctil de 1,15 pulgadas/pantalla táctil de 10 pulgadas/pantalla táctil de 12 pulgadas

2. Sistema operativo Win CE

CARACTERÍSTICAS

1. Operación de pantalla táctil: Interfaz amigable hombre-máquina, operación más conveniente

2. Pantalla en inglés chino: el idioma de la pantalla se puede cambiar entre chino e inglés.

3. Intuitivo:

1) La visualización del valor medido es una combinación de números y gráficos vectoriales, los gráficos vectoriales pueden detectar rápidamente el grado de desequilibrio y la orientación del ángulo, los valores de la escala gráfica se pueden ajustar, fácil de configurar varios grados.

2) Hay consejos para todos los parámetros del sistema, incluidas las definiciones de parámetros y el rango de configuración. Fácil para los usuarios para comenzar rápidamente

3) Determina automáticamente si el rotor es de calidad. Hay consejos de colores

4) Modo de calibración flexible, el proceso también tiene las instrucciones de la guía. Interfaz de calibración más profesional, fácil de mantener, proceso de calibración de ejecución arbitraria, muestra datos de medición originales, hasta 100 etapas de calibración

4. Pantalla de alta precisión: resolución mínima de 0,001 mg.

5. Velocidad de medición: 120-12000 r/min

6. Medida de equilibrio de plano simple/doble: La medida de equilibrio tiene equilibrio dinámico de plano doble, equilibrio estático de plano único y métodos de equilibrio estático y dinámico para elegir

7. Variedad de modos de soporte: Seis tipos tradicionales de modo de soporte de plano doble y plano único. Amplia gama de aplicaciones

8. Diversidad de métodos de cálculo: Con un modelo matemático y un modelo físico, aplicable para todo tipo de máquinas equilibradoras de cojinetes duros y blandos

9. Detección de sensor: Puede diagnosticar el sensor o si el sensor está defectuoso, para evitar un falso equilibrio de la pieza de trabajo

10. Compensación electrónica: Con compensación eléctrica, Trate el rotor común como rotor de prueba, aplicable para todas las condiciones, Depuración más conveniente, el modelo del sistema está más en línea con la situación real

11. Función de indexación: Soluciona el problema de equilibrio de la pala del rotor, muestra la cantidad de desequilibrio de cada pala directamente

12. Cálculo de desequilibrio: Software de acuerdo con la norma ISO1940, 13. Visualización de forma de

onda: puede ver la adquisición de la señal de amplitud de forma de onda.

14. Exportación de datos USB: los datos de medición se pueden exportar a través de un disco U.

15. Almacenamiento de datos del rotor 100: los datos del rotor se pueden guardar para el siguiente uso de medición.

16. Impresión de datos: el informe de impresión contiene parámetros del rotor, información del plano de corrección, criterios de elegibilidad, datos de medición, juicio calificado y vectorial y otra información, para formato de papel A4.

17. Calculadora

18. Calendario

La unidad de medición eléctrica JP-800 es un sistema de medición potente y de alta precisión que ha sido recientemente investigado y desarrollado por Shanghai Jianping dynamic balanced machine manufacturing Co., Ltd. Se aplica a varios tipos de máquinas equilibradoras de plano único/doble plano y máquinas equilibradoras de cojinetes blandos/cojinetes duros. Y es conveniente y flexible para combinar con varios sensores de velocidad y sensores piezoeléctricos.

Presenta funciones potentes, amplia aplicación, alta eficiencia, alta versatilidad de datos, así como salida de datos a través de una interfaz estándar. La combinación perfecta de la interfaz hombre-máquina convencional y el PLC puede lograr varias personalizaciones y cumplir con más funciones de entrada y salida.

CARACTERÍSTICAS DEL SISTEMA

1. Operación con pantalla táctil

2. Gestión de múltiples cuentas

3. Pantalla multilingüe

4. Interfaz visual, operación guiada

5. Medición de equilibrio dinámico en un solo plano, dos planos y tres planos

6. Parámetros del rotor

7. Historia

8. Mensaje de alarma

9. Impresión de datos

10. Asistencia remota

CARACTERÍSTICAS DE LOS PRODUCTOS:

1. Configuración: Interfaz hombre-máquina de 12". Sistema operativo Win CE

2. Características funcionales: Operación de pantalla táctil, Interfaz hombre-máquina amigable, operación conveniente y rápida

3. Administración de múltiples cuentas: Tiene "administrador", "inspector" y "operador", tres cuentas y contraseñas.

Según los diferentes roles, el usuario puede crear diferentes cuentas, contraseñas y permisos, así como abrir las funciones correspondientes. Lo cual es muy conveniente para la gestión de personal y equipos.

4. Pantalla en varios idiomas: chino, inglés, árabe, portugués, francés, tailandés, español, ruso son seleccionables

5. Interfaz visual: la visualización del valor medido es una combinación de números y gráficos vectoriales que pueden detectar rápidamente la magnitud y el ángulo del desequilibrio. Juzga automáticamente si el rotor está calificado o no, con una sugerencia de color. Métodos de calibración flexibles

6. Medición de equilibrio dinámico de un solo plano, doble plano, tres planos: la medición de equilibrio dinámico de doble plano, la medición de equilibrio estático de un solo plano y la medición de equilibrio de tres planos son seleccionables.

7. Parámetros del rotor: almacenamiento de recetas, puede usar la unidad inglesa.

8. Historial: hay una variedad de opciones de grabación en la configuración, el historial se puede exportar, hacer una copia de seguridad del servidor y eliminar, el valor predeterminado es el acceso de administrador.

9. Mensaje de alarma: cuando ocurre una falla en el equipo, todos los mensajes de alarma se pueden ver en la alarma.

10. Impresión de datos: se puede conectar al servidor del usuario para imprimir y realizar copias de seguridad, siempre que el segmento de red de la dirección IP del equipo sea coherente con el segmento de red del servidor. El usuario también puede utilizar la impresora local para imprimir informes de equilibrio dinámico.

11. Asistencia remota: siempre que nuestra empresa haya habilitado la función remota para su equipo, sin importar en qué país se encuentre, solo necesita conectar el equipo a la red. Nuestra empresa puede brindarle un servicio de diagnóstico de fallas de asistencia remota y un servicio en tiempo real.

Analizador de Vibraciones

Acelerómetro

Monitoreo Continuo

Máquinas de Balanceo

Bases Flotantes

Alineación Láser

Máquinas de Balanceo

Universales
